无极变速器

UD…B5-WJ…/x…型、UD…B5-WJ…/s…型、UD…B5-WJ…/sh…型基本型与蜗轮减速机组合外形安装尺寸

发布日期：2023-12-28 19:48 浏览次数：

UD…B5-WJ…/x…型、UD…B5-WJ…/s…型、UD…B5-WJ…/sh…型基本型与蜗轮减速机组合外形安装尺寸(图1) Mobile:13331225020

UD型基本型与蜗轮减速器组合外形安装尺寸 微信：grove_company

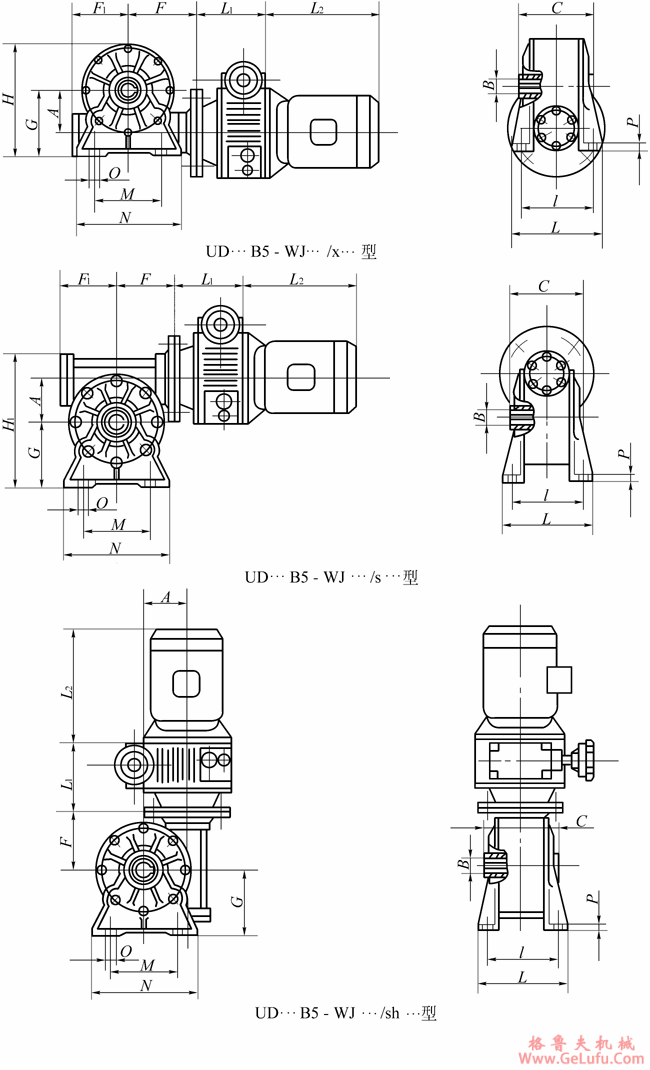

UD…B5-WJ…/x…型、UD…B5-WJ…/s…型、UD…B5-WJ…/sh…型基本型与蜗轮减速机组合外形安装尺寸(图2) gelufu

UD…B5-WJ…/x…型
UD…B5-WJ…/s...型基本型与蜗轮减速器组合外形及安装尺寸
UD…B5-WJ…/sh...型
型号
A
B(H7)
C
F
F1
G
H
H1
l
L
L1
L2
M
N
O
P
UD0.18B5-WJ40/…
40
19
64
60
56
72
116
138
81
98
73
225
52
90
4×φ9
10
UD0.25B5-WJ49/…
49
25
82
68
64
82
138
162
98
124
106
242
64
110
4×φ9
12
UD0.37B5-WJ49/…
49
25
82
68
64
82
138
162
98
124
106
242
64
110
4×φ9
12
UD0.55B5-WJ62/…
62
25
120
90
86
100
176
200
115
140
133
257
95
140
4×φ11
12
UD0.75B5-WJ62/…
62
25
120
90
86
100
176
200
115
140
133
257
95
140
4×φ11
12
UD1.1B5-WJ87/…
87
35
140
121
116
142
248
280
146
182
158
262
140
200
4×φ13
14
UD1.5B5-WJ87/…
87
35
140
121
116
142
248
280
146
182
158
287
140
200
4×φ13
14
