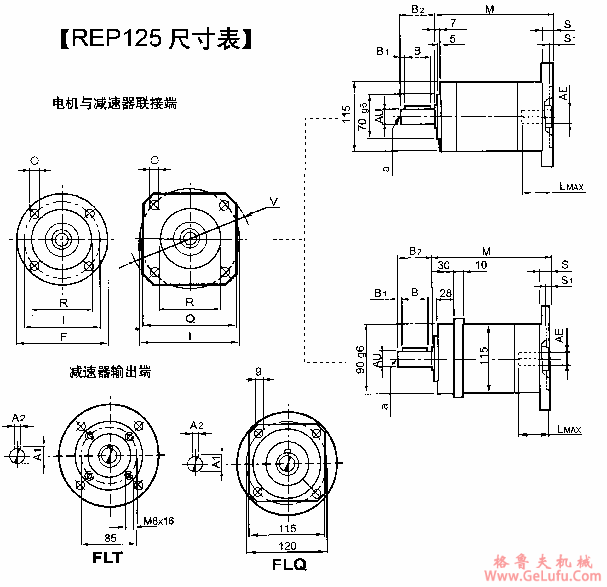

REP125尺寸表 格鲁夫
WX:grove_company
|
REP125 | ||||||
|
输出轴 | ||||||
|
AUj6 |
A1 |
A2 |
B |
B1 |
B2 |
a |
|
25 |
28 |
8 |
40 |
5 |
50 |
M8×20 |
|
32 |
35 |
10 |
50 |
4 |
58 |
M10×25 |
mail:china@gelufu.com
|
输入轴 | |||||||||
|
AE |
12.7 |
14 |
15.87 |
16 |
19 |
24 |
28 | ||
|
Lmax |
32 |
30 |
35 |
40 |
40 |
50 |
60 | ||
|
M |
减速比级数 |
1 |
140 |
159 | |||||
|
2 |
172 |
191 | |||||||
|
3 |
204 |
223 | |||||||
|
DV |
M4 |
M4 |
M5 |
M5 |
M5 |
M6 |
M6 | ||
|
NV |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||
|
CS[N] |
4.8 |
9.4 |
16.2 | ||||||
|
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | |||||||||
|
