格鲁夫齿轮箱

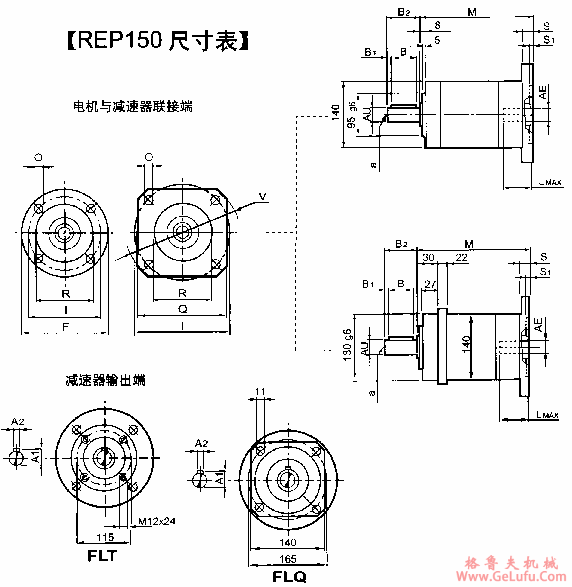

REP150尺寸表 WX:grove_company
QQ：20275456
|
REP150 | ||||||
|
输出轴 | ||||||
|
AUj6 |
A1 |
A2 |
B |
B1 |
B2 |
a |
|
38 |
41 |
10 |
70 |
5 |
80 |
M10×25 |
|
40 |
43 |
12 |
70 |
5 |
80 |
M10×25 |
|
输入轴 | ||||||||||
|
AE |
15.875 |
16 |
19 |
24 |
28 |
32 |
35 |
38 | ||
|
Lmax |
35 |
40 |
40 |
50 |
80 |
80 |
80 |
80 | ||
|
M |
减速比级数 |
1 |
176 |
201 | ||||||
|
2 |
217 |
242 | ||||||||
|
3 |
257 |
282 | ||||||||
|
DV |
M6 |
M6 |
M6 |
M6 |
M6 |
M6 |
M6 |
M6 | ||
|
NV |
1 |
1 |
1 |
2 |
2 |
3 |
3 |
3 | ||
|
CS[N] |
16.2 | |||||||||
|
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | ||||||||||
|
输入法兰 | ||||||||
|
型号 |
F |
Q |
V |
I |
RH7 |
O |
S |
S1 |
|
P01 |
140 |
― |
― |
125.72 |
55.52 |
6.5 |
15 |
4 |
|
P02 |
140 |
― |
― |
100 |
80 |
6.5 |
15 |
4 |
|
P03 |
140 |
― |
― |
115 |
95 |
8.5 |
15 |
4.5 |
|
P04 |
― |
140 |
160 |
130 |
110 |
8.5 |
15 |
4.5 |
|
P05 |
― |
142 |
190 |
165 |
130 |
11 |
15 |
4.5 |
|
P06 |
― |
190 |
250 |
215 |
180 |
13 |
15 |
4.5 |
|
P07 |
― |
250 |
300 |
265 |
230 |
13 |
15 |
4.5 |
