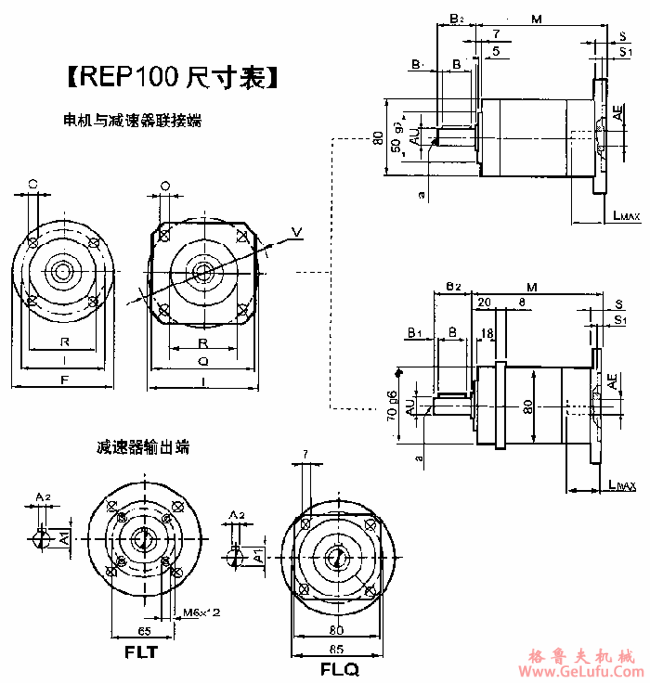

REP100尺寸表 QQ：47447450
WX:grove_company
|
REP100 | ||||||
|
输出轴 | ||||||
|
AUj6 |
A1 |
A2 |
B |
B1 |
B2 |
a |
|
19 |
21.5 |
6 |
30 |
3 |
36 |
M6×16 |
|
22 |
24.5 |
6 |
30 |
3 |
36 |
M6×16 |
|
输入轴 | ||||||||||
|
AE |
9 |
9.525 |
11 |
12.7 |
14 |
15.87 |
16 |
19 | ||
|
Lmax |
25 |
32 |
23 |
32 |
30 |
35 |
40 |
40 | ||
|
M |
减速比级数 |
1 |
115 | |||||||
|
2 |
140 | |||||||||
|
3 |
165 | |||||||||
|
DV |
M4 |
M4 |
M4 |
M4 |
M4 |
M5 |
M5 |
M5 | ||
|
NV |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 | ||
|
CS[N] |
4.8 | |||||||||
|
DV=螺钉直径。 NV=螺钉数量。 CS=设定扭矩。 | ||||||||||
邮箱：china@gelufu.com
|
输入法兰 | ||||||||
|
型号 |
F |
Q |
V |
I |
RH7 |
O |
S |
S1 |
|
P01 |
80 |
― |
― |
66.67 |
38.1 |
5.5 |
12 |
3 |
|
P02 |
― |
106.5 |
140 |
125.72 |
55.52 |
7 |
11 |
3 |
|
P03 |
― |
80 |
90 |
75 |
60 |
5.5 |
12 |
3.5 |
|
P04 |
105 |
― |
― |
85 |
70 |
6.5 |
12 |
3.5 |
|
P05 |
― |
82.5 |
110 |
98.425 |
73.02 |
6.5 |
12 |
3 |
|
P06 |
― |
95 |
120 |
100 |
80 |
6.5 |
13 |
4 |
|
P07 |
― |
98 |
135 |
115 |
95 |
8.5 |
13 |
4.5 |
|
P08 |
― |
116 |
160 |
130 |
110 |
9 |
13 |
4.5 |
|
P09 |
80 |
― |
― |
39 |
26 |
4.5 |
12 |
4 |
|
P10 |
80 |
― |
― |
65 |
50 |
5.5 |
12 |
3.5 |
|
P16 |
― |
142 |
190 |
165 |
130 |
11 |
13 |
4.5 |
|
P17 |
80 |
― |
― |
63 |
40 |
5.5 |
12 |
3.5 |
