JF系列减速机外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)(GB10095-88)

发布日期：2023-12-28 19:36 浏览次数：

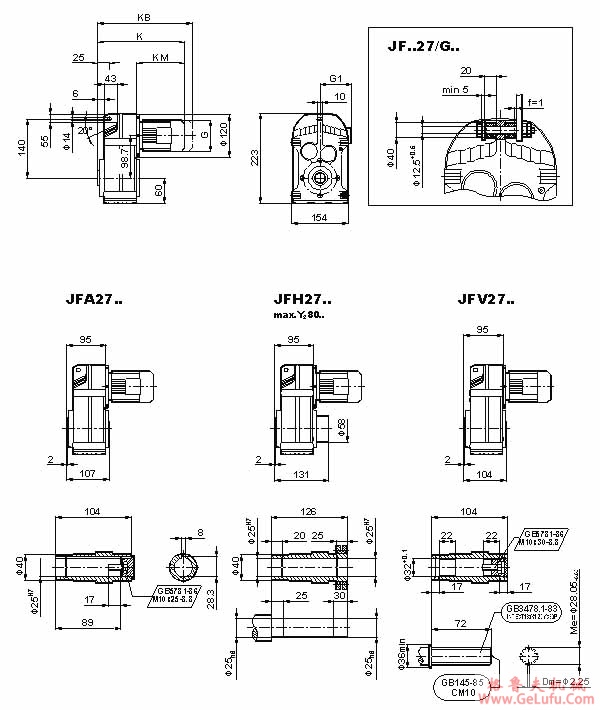

JF系列减速机外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)(GB10095-88)(图1) 电话：0312-6784766

外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)

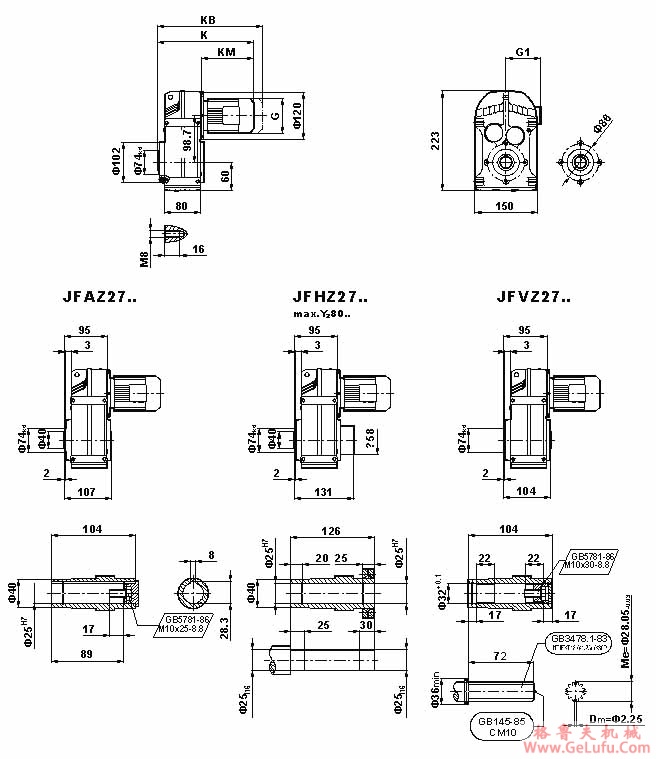

JF系列减速机外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)(GB10095-88)(图2) 微信：grove_company

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L
G(AC)	130	145	175	195	195
G1(AD)	70	80	145	155	155
K	353	371	401	416	441
KB	423	441	491	506	531
KM(LB)	207	225	255	270	295

注：KB为带制动器的长度

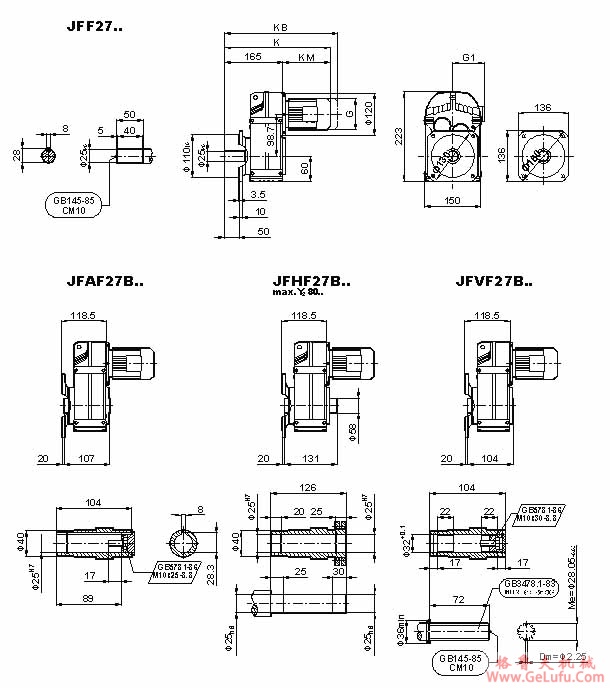

JF系列减速机外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)(GB10095-88)(图3) QQ：47447450

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L
G(AC)	130	145	175	195	195
G1(AD)	70	80	145	155	155
K	372	390	420	435	460
KB	442	460	510	525	550
KM(LB)	207	225	255	270	295

格鲁夫配件

注：KB为带制动器的长度格鲁夫

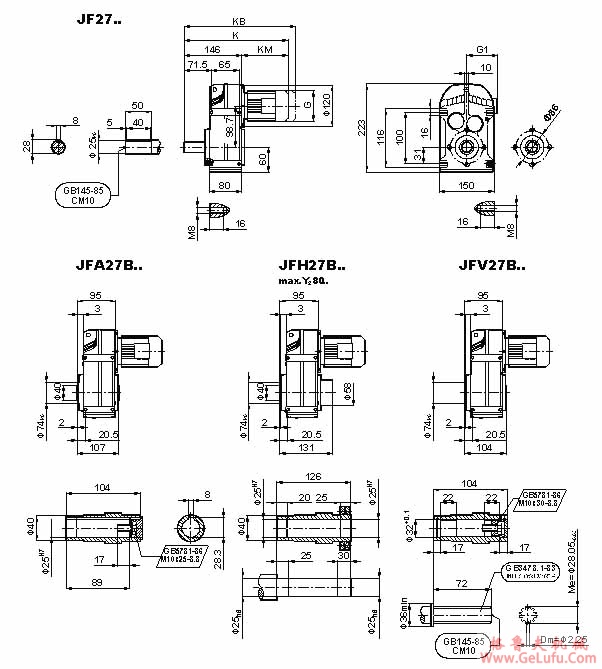

JF系列减速机外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)(GB10095-88)(图4) QQ：47447450

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L
G(AC)	130	145	175	195	195
G1(AD)	70	80	145	155	155
K	302	320	350	365	390
KB	372	390	440	455	480
KM(LB)	207	225	255	270	295

格鲁夫减速机

注：KB为带制动器的长度

JF系列减速机外形安装尺寸(JF27、JFA27B、JFH27B、JFV27B、JFF27、JFAF27B、JFHF27B、JFVF27B、JF..27/G、JFA27、JFH27、JFV27、JFAZ27、JFHZ27、JFVZ27)(GB10095-88)(图5)

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L
G(AC)	130	145	175	195	195
G1(AD)	70	80	145	155	155
K	302	320	350	365	390
KB	372	390	440	455	480
KM(LB)	207	225	255	270	295

注：KB为带制动器的长度
