JF系列减速机选型表－按功率选择(90、110、132、160、200kW)(GB10095-88)

发布日期：2023-12-28 19:36 浏览次数：

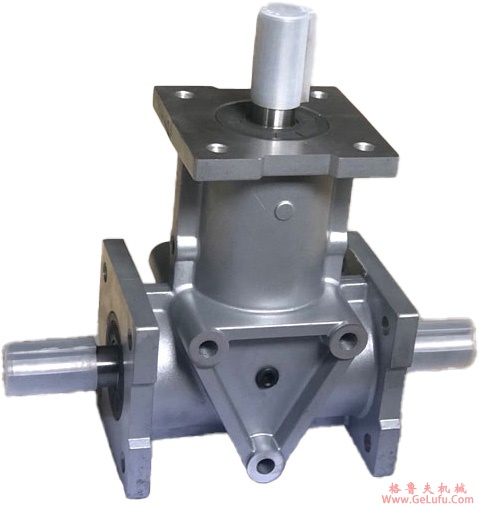

JF系列减速机选型表－按功率选择(90、110、132、160、200kW)(GB10095-88)(图1) fax:0312-6784733

选型表－按功率选择(90、110、132、160、200kW)

功率	转速	转矩	减速比	径向力	服务系数				质量	尺寸图页码
Pm	Na	Ma	i	FRa	fB				质量
[kW]	[r/min]	[N.m]		[N]					[kg]
90	45	18900	32.55	59100	0.95	JFA JFAF JF JFF	157 157 157 157	Y2280M-4 Y2280M-4 Y2280M-4 Y2280M-4	1280 1330 1300 1400
	54	16000	27.60	60200	1.10


	52	16600	28.60	60000	1.00	JFA JFAF JF JFF	157 157 157 157	Y2280M-4 Y2280M-4 Y2280M-4 Y2280M-4	1270 1330 1290 1400
	58	14800	25.43	60400	1.00
	67	12900	22.16	60600	1.40
	75	11500	19.77	60500	1.50
	88	9790	16.85	59900	1.85
	106	8110	13.96	58900	2.1
	124	6920	11.92	57800	2.3
	69	12400	21.38	38800	0.95	JFA JFAF JF JFF	127 127 127 127	Y2280M-4 Y2280M-4 Y2280M-4 Y2280M-4	1010 1050 1050 1090
	78	11000	18.87	40900	1.00
	90	9500	16.36	41500	1.15
	102	8450	14.55	41700	1.30
	118	7280	12.54	41800	1.35
	145	5920	10.19	41400	1.60
	167	5150	8.86	40100	1.35
	188	4580	7.88	39700	1.30
	218	3950	6.80	39000	1.75
	268	3210	5.52	37900	1.85
	316	2720	4.68	36900	2.2
110	54	19500	27.60	53100	0.90	JFA JFAF JF JFF	157 157 157 157	Y2315S-4 Y2315S-4 Y2315S-4 Y2315S-4	1460 1520 1480 1590



	67	15700	22.16	54900	1.15	JFA JFAF JF JFF	157 157 157 157	Y2315S-4 Y2315S-4 Y2315S-4 Y2315S-4	1460 1520 1480 1580
	75	14000	19.77	55400	1.20
	88	11900	16.85	55600	1.50
	106	9880	13.96	55300	1.70
	125	8430	11.92	54700	1.90
132	67	18800	22.16	48700	0.95	JFA JFAF JF JFF	157 157 157 157	Y2315M-4 Y2315M-4 Y2315M-4 Y2315M-4	1560 1620 1580 1680
	75	16800	19.77	49800	1.00
	88	14300	16.85	50900	1.25
	106	11900	13.96	51400	1.45
	125	10100	11.92	51400	1.60
160	88	17300	16.85	44800	1.05	JFA JFAF JF JFF	157 157 157 157	Y2315L1-4 Y2315L1-4 Y2315L1-4 Y2315L1-4	1560 1620 1580 1680
	106	14400	13.96	46400	1.20
	125	12300	11.92	47100	1.30

200	88	21700	16.85	36100	0.85	JFA JFAF JF JFF	157 157 157 157	Y2315L2-4 Y2315L2-4 Y2315L2-4 Y2315L2-4	1560 1620 1580 1680
	106	18000	13.96	39200	0.95
	125	15300	11.92	41000	1.05
