JF系列减速机外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)(GB10095-88)

发布日期：2023-12-28 19:36 浏览次数：

JF系列减速机外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)(GB10095-88)(图1) 格鲁夫丝杆升降机

外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)

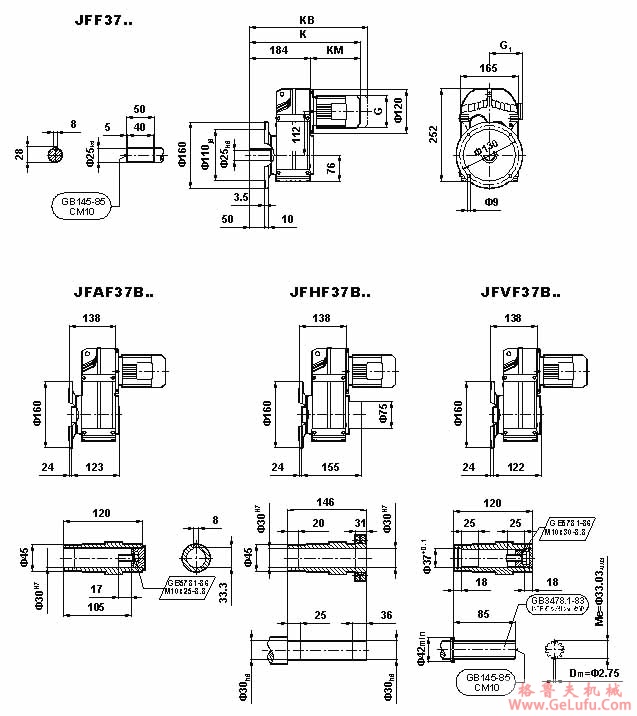

JF系列减速机外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)(GB10095-88)(图2) Tel:0312-6784766

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G(AC)	130	145	175	195	195	215
G1(AD)	70	80	145	155	155	180
K	367	385	415	430	455	485
KB	437	455	505	520	545	580
KM(LB)	207	225	255	270	295	325

注：KB为带制动器的长度

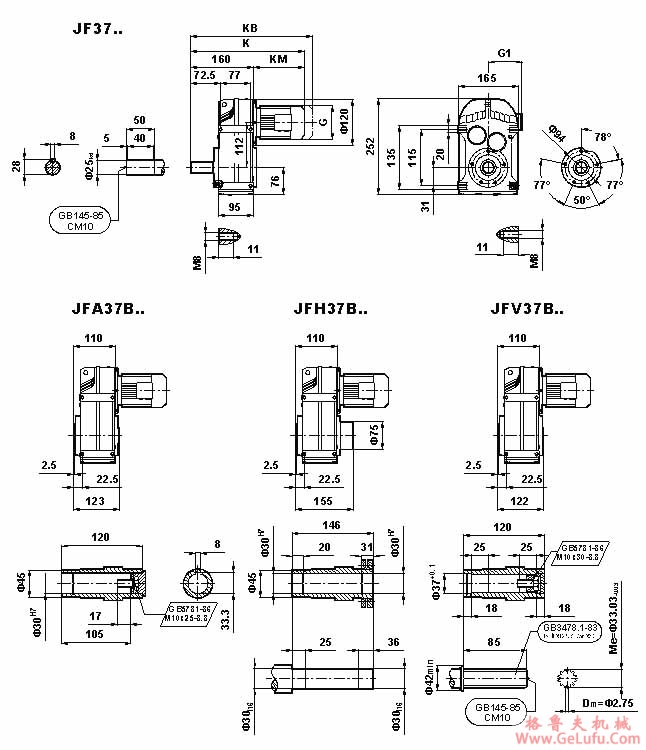

JF系列减速机外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)(GB10095-88)(图3) Tel:0312-6784766

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G(AC)	130	145	175	195	195	215
G1(AD)	70	80	145	155	155	180
K	391	409	439	454	479	509
KB	461	479	529	544	569	604
KM(LB)	207	225	255	270	295	325

格鲁夫丝杆升降机

注：KB为带制动器的长度

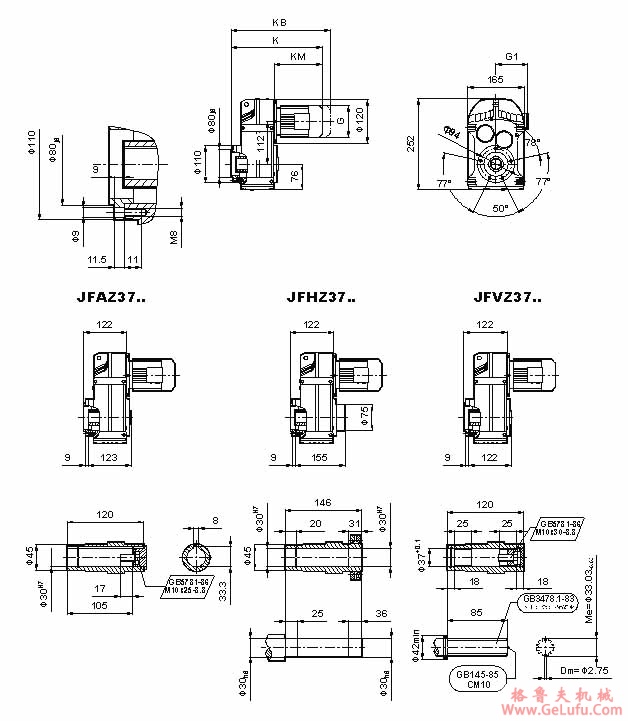

JF系列减速机外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)(GB10095-88)(图4) 格鲁夫减速机

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G(AC)	130	145	175	195	195	215
G1(AD)	70	80	145	155	155	180
K	317	335	365	380	405	435
KB	387	405	455	470	495	530
KM(LB)	207	225	255	270	295	325

WX:grove_company

注：KB为带制动器的长度

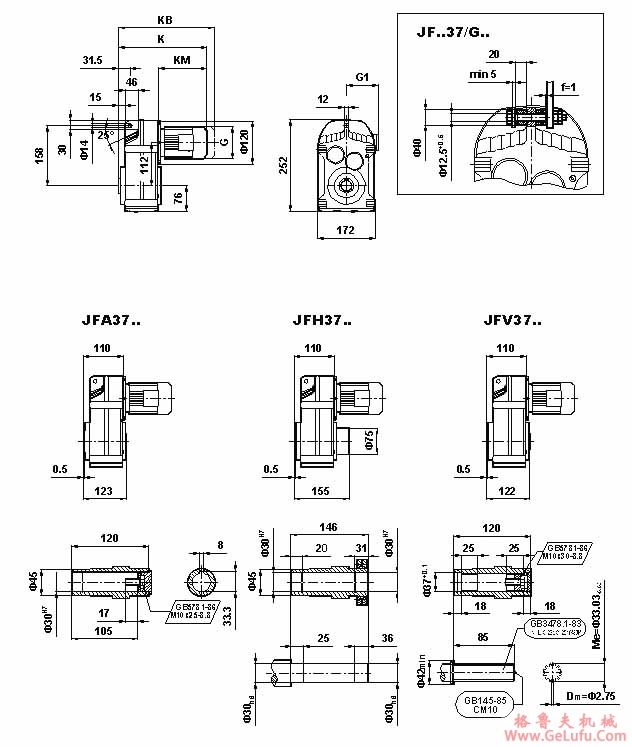

JF系列减速机外形安装尺寸(JF37、JFA37B、JFH37B、JFV37B、JFF37、JFAF37B、JFHF37B、JFVF37B、JF..37/G、JFA37、JFH37、JFV37、JFAZ37、JFHZ37、JHVZ37)(GB10095-88)(图5) 格鲁夫机械

	Y₂63	Y₂71	Y₂80	Y₂90S	Y₂90L	Y₂100L
G(AC)	130	145	175	195	195	215
G1(AD)	70	80	145	155	155	180
K	329	347	377	392	417	447
KB	399	417	467	482	507	542
KM(LB)	207	225	255	270	295	325

gelufu

注：KB为带制动器的长度
