减速电机

KS37、KS47、KS67、KS77、KS87、KS97、KS107、KS127、KS157系列螺旋锥齿轮减速机外形及安装尺寸Q/ZTB 06-2001

发布日期：2023-12-28 19:34 浏览次数：

KS37、KS47、KS67、KS77、KS87、KS97、KS107、KS127、KS157系列螺旋锥齿轮减速机外形及安装尺寸Q/ZTB 06-2001(图1) 格鲁夫配件

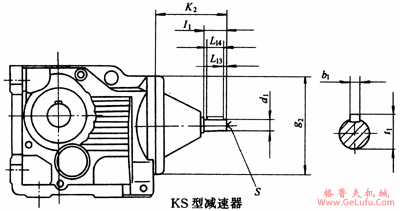

KS37、KS47、KS67、KS77、KS87、KS97、KS107、KS127、KS157系列螺旋锥齿轮减速机外形及安装尺寸Q/ZTB 06-2001(图2)

Mobile:13331225020

KS型减速器主要尺寸 /mm
型号
d1
g2
K2
I1
S
L13
L14
t1
b1
KS37
16k6
120
115
40
M5
4
32
18
5
KS47
19k6
160
120
40
M6
4
32
21.5
6
KS67
19k6
160
120
40
M6
4
32
21.5
6
KS77
24k6
200
140
50
M8
5
40
27
8
KS87
28k6
250
180
60
M10
5
50
31
8
KS97
38k6
300
220
80
M12
5
70
41
10
KS107
42k6
350
270
110
M16
10
70
45
12
KS127
55m6
450
297
110
M20
10
90
59
16
KS157
70m6
550
374
140
M20
15
110
74.5
20
注：其他尺寸，请参见K型。
