减速电机

KAT37、KAT47、KAT67、KAT77、KAT87、KAT97、KAT107、KAT127、KAT157系列螺旋锥齿轮减速机外形及安装尺寸Q/ZTB 06-2001

发布日期：2023-12-28 19:34 浏览次数：

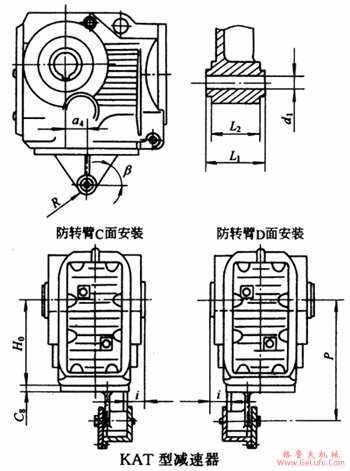

KAT37、KAT47、KAT67、KAT77、KAT87、KAT97、KAT107、KAT127、KAT157系列螺旋锥齿轮减速机外形及安装尺寸Q/ZTB 06-2001(图1) 微信：grove_company

KAT37、KAT47、KAT67、KAT77、KAT87、KAT97、KAT107、KAT127、KAT157系列螺旋锥齿轮减速机外形及安装尺寸Q/ZTB 06-2001(图2) 格鲁夫丝杆升降机

KAT 型减速器主要尺寸 /mm
型号
α4
β
C8
i
P
R
H0
d1
L1-0.3
L2
KAT37
23.5
60’
10
20
140
22.5
100
10.4±0.1
36
31
KAT47
30
55’
12
20
160
22.5
112
10.4±0.1
36
31
KAT67
45
55’
13
25
200
29
140
16.4±0.08
60
54
KAT77
52.5
60’
14
25
250
29
180
16.4±0.08
60
54
KAT87
60
60’
16
30
300
41
212
25±0.08
80
72
KAT97
70
50’
17
40
350
41
265
25±0.08
100
92
KAT107
74
55’
20
45
450
41
315
25±0.08
100
92
KAT127
60
65’
45
7
550
70
375
40±0.08
126
110
KAT157
50
70’
45
2
700
70
450
40±0.08
126
110
注：其他尺寸，请参见KA型。
