齿轮减速机

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0）

发布日期：2023-12-28 18:48 浏览次数：

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0）(图1) gelufu.com

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸

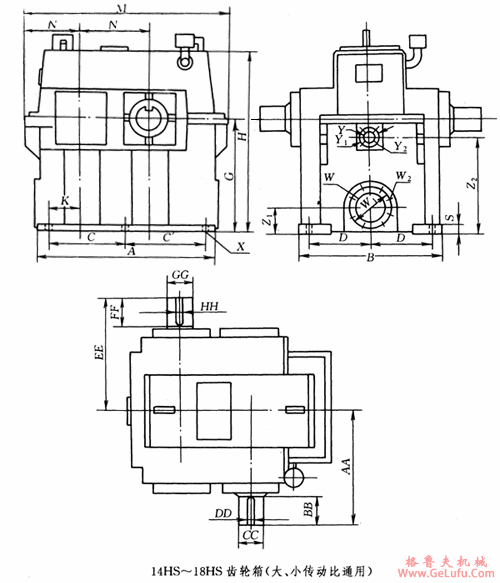

14HS、15HS、16HS、17HS、18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0）(图2)
14HS～18HS齿轮箱低速轴外伸尺寸（大传动比i=5.51～7.0） （mm）
型号
AA
BB
CC
DD（键尺寸）
重量/kg
油池容量/L
W
W1
W2
Y
Y1
Y2
14HS
620
170
130
32×18
3150
260
159
240
（8）M20
57
125
（4）M16
15HS
640
170
130
32×18
3915
340
159
240
（8）M20
57
125
（4）M16
16HS
720
210
150
36×20
4815
435
219
295
（8）M20
76
145
（4）M16
17HS
735
210
150
36×20
6075
475
219
295
（8）M20
76
145
（4）M16
18HS
795
250
170
40×22
7110
550
219
295
（8）M20
76
145
（4）M16
