齿轮减速机

14HS、15HS、16HS、17HS、18HS、齿轮箱高速轴外伸尺寸

发布日期：2023-12-28 18:48 浏览次数：

14HS、15HS、16HS、17HS、18HS、齿轮箱高速轴外伸尺寸 (图1)

QQ：47447450

14HS、15HS、16HS、17HS、18HS、齿轮箱高速轴外伸尺寸

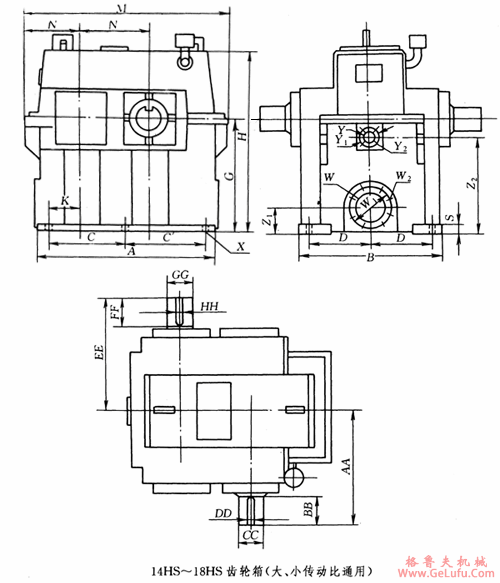

14HS、15HS、16HS、17HS、18HS、齿轮箱高速轴外伸尺寸 (图2)
14HS～18HS齿轮箱高速轴外伸尺寸 （mm）
型号
传动比i
EE
FF
GG
HH（键尺寸）
14HS
5.51～5.7
590
140
110
28×16
5.7～6.4
570
120
95
25×14
6.4～7
550
100
85
22×14
15HS
5.51～6.5
610
140
110
28×16
6.5～7
590
120
95
25×14
16HS
5.51～6.15
680
170
130
32×18
6.15～7
650
140
110
28×16
17HS
5.51～6.55
700
170
130
32×18
6.55～7
665
140
110
28×16
18HS
5.51～6.33
755
210
150
36×20
6.33～7
720
170
130
32×18
