齿轮减速机

14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸（大传动比i=5.51～7.0）

发布日期：2023-12-28 18:48 浏览次数：

14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸（大传动比i=5.51～7.0）(图1)

gelufu

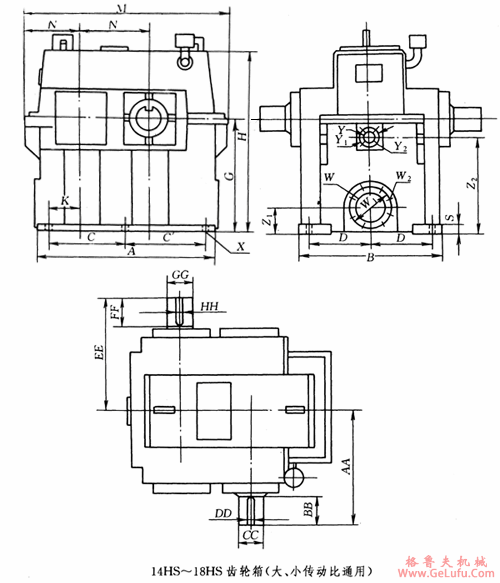

14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸
14HS、15HS、16HS、17HS、18HS、齿轮箱外形尺寸（大传动比i=5.51～7.0）(图2)
14HS～18HS齿轮箱外形尺寸（大传动比i=5.51～7.0） （mm）
型号
A
B
C
C′
D
G
H′
K
M
N
N′
S
X
Z1
Z2
14HS
1145
775
430
585
335
685
1120
210
1340
370
430
45
（6）φ42
160
555
15HS
1260
815
520
585
355
760
1230
220
1455
395
485
45
（6）φ42
160
630
16HS
1380
875
585
630
390
815
1330
250
1560
415
530
45
（6）φ42
195
675
17HS
1520
940
660
690
415
865
1430
280
1770
490
580
50
（6）φ48
195
720
18HS
1685
980
755
760
430
915
1545
310
1940
520
650
50
（6）φ48
195
770
