行星齿轮减速机

2K-H27、2K-H27A、2K-H120、2K-H130、2K-H130A、2K-H148、2K-H278、2K-H278A、2K-H278B、2K-H300、2K-H300B、2K-H300a、2K-H226、2K-H343型悬浮均载行星齿轮减速机外形及安装尺寸(专利号:ZL95243413・X）

发布日期：2023-12-28 19:29 浏览次数：

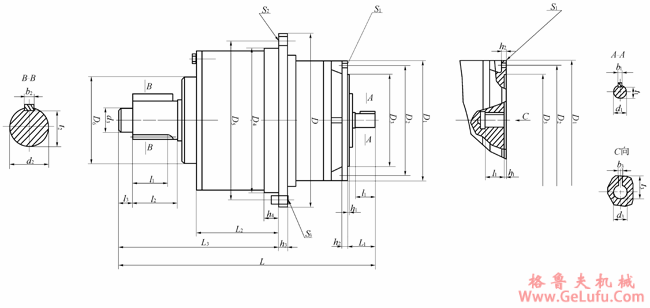

2K-H27、2K-H27A、2K-H120、2K-H130、2K-H130A、2K-H148、2K-H278、2K-H278A、2K-H278B、2K-H300、2K-H300B、2K-H300a、2K-H226、2K-H343型悬浮均载行星齿轮减速机外形及安装尺寸(专利号:ZL95243413・X）(图1) Tel:0312-6784766

2K-H型悬浮均载行星齿轮减速机外形及安装尺寸

格鲁夫

外形及安装尺寸 (mm)

型号	L	D	dB₁_B (k6)	dB₁_B (H7)	dB₂_B	dB₃_B	lB₁_B	lB₂_B	lB₃_B	lB₄_B	bB₁_B	tB₁_B	bB₂_B	tB₂_B
2K-H27	425	320		38	50k6	0	80	85					14	44.5
2K-H27A	490	300		42	EXT20z×3m×30p	0	110	75		50
2K-H120	569	350		38	90k6	0	80	110					25	81
2K-H130	836	500	50		120k6	0	80	150			14	44.5	32	109
2K-H130A	836	500	50		120k6	0	80	150			14	44.5	32	109
2K-H148	705	440		42	100k6	0	110	160					28	90
2K-H278	1075	720	50		160k6	0	85	210			14	44.5	40	147
2K-H278A	1015		55		170m6	0		210			16	49	40	157
2K-H278B	1100		55		EXT38z×4m×20p	100f9		220	60	160	16	49
2K-H300	841	500	45		140k6	0	70	160			14	39.5	36	128
2K-H300B	976	500	45		EXT33z×4m×20p	80f9	70	220	60	160	14	39.5
2K-H300a	673	380		38	100k6	0	80	125					28	90
2K-H226	950	550	45		EXT29z×5m×30p	100f8	70	160	60	130	14	39.5
2K-H343	1321	880	55		EXT42z×4m×20p	120f8	85	220	60	160	16	49

bB₃_B	tB₃_B	SB₁_B	SB₂_B	SB₃_B (H7)	hB₁_B	hB₂_B	hB₃_B	hB₄_B	LB₁_B	LB₂_B	LB₃_B	DB₁_B	DB₂_B	DB₃_B	DB₄_B (h7)	D5	D6 (f9)
10	41.3	4×φ14	8×φ14		6	16	25	30		130	279	300	265	230H7	265	295	130
12	45.3	4×φ16			6	16						350	300	250H7
10	41.3	4×φ14	8×φ17	2×φ12	6	15	20	40		159	354	300	265	230H7	270	315	210
		8×φ19	8×φ21	4×φ16	6	18	30	50	120	230	480	350	300	250h7	380	460	280
		8×φ19	8×φ21	4×φ16	6	18	30	50	120	230	480	500	460	390H7	380	460	280
12	45.3	4×φ19	8×φ18	4×φ12	6	16	20	40		220	440	350	300	250H7	360	400	220
		6×φ19	8×φ26	4×φ20	6	20	35	60	120	310	680	500	460	380h7	600	660	360
			8×φ26	4×φ25						290	600			390h7
			12×φ26	2×φ20						290	685			380h7
		4×φ18	8×φ22	2×φ16	8	16	30	50	105	245	515	350	300	250h7	420	460	320
		4×φ18	8×φ22	2×φ16	8	16	30	50	105	245	650	350	300	250h7	420	460	320
10	41.3	4×φ14	8×φ18	4×φ14	8	20	30	40		90	225	300	265	230h7	320	350	320
		4×φ18	8×φ22	4×φ16	8	20	30	60	100	256	580	350	300	250h7	450	500	310
		8×φ18	30×φ22		6	20	35	50	120	411	971	510	460	380h7	700	820	450

格鲁夫配件

注：1.2K-H27A带卧式底座。

2. 2K-H278C除输出轴键型式外其余尺寸同2K-H278A。

3. 2K-H300A，2K-H300C除输出轴键型式外其余尺寸同2K-H300。
