行星齿轮减速机

ZZL355、ZZL400、ZZL450、ZZL500、ZZL560、ZZL630、ZZL710、ZZL800、ZZL900、ZZL1000、ZZL1120、ZZL1250、ZZL1400、ZZL1600、ZZL1800型行星齿轮减速机外形及安装尺寸JB/T9043.2-1999

发布日期：2023-12-28 19:29 浏览次数：

ZZL355、ZZL400、ZZL450、ZZL500、ZZL560、ZZL630、ZZL710、ZZL800、ZZL900、ZZL1000、ZZL1120、ZZL1250、ZZL1400、ZZL1600、ZZL1800型行星齿轮减速机外形及安装尺寸JB/T9043.2-1999(图1)

QQ：20275456

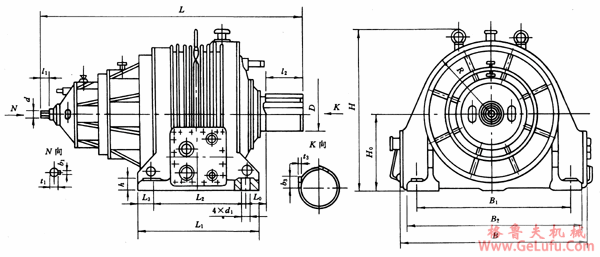

ZZL355~ZZL1800减速器外形尺寸

微信：grove_company

ZZL355、ZZL400、ZZL450、ZZL500、ZZL560、ZZL630、ZZL710、ZZL800、ZZL900、ZZL1000、ZZL1120、ZZL1250、ZZL1400、ZZL1600、ZZL1800型行星齿轮减速机外形及安装尺寸JB/T9043.2-1999(图2) 传真：0312-6784733

ZZL355～ZZL1800减速器外形尺寸 (mm)

型号	外形尺寸及中心高					轴伸尺寸										地脚尺寸								质量(kg)
型号	L	B	H	H₀	R	d	D	lB₁	l₂	t₁	t₂	t₃	b₁	b₂	b₃	L₀	L₁	L₂	L₃	B₁	B₂	d₁	h	质量(kg)
ZZL355	1151	784	594	280	280	55	140	85	165	59	-	14	16	-	42	146	450	350	50	600	700	50	45	633
ZZL400	1213	838	676	315	320	60	150	85	180	64	-	15	18	-	45	153	520	400	60	675	790	50	55	883
ZZL450	1325	912	746	355	350	70	170	105	180	74.5	-	17	20	-	51	169	520	400	60	745	860	50	55	1106
ZZL500	1441	1042	868	400	405	80	200	115	200	85	-	20	22	-	60	180	580	450	65	860	990	55	65	1631
ZZL560	1599	1122	992	450	450	90	220	115	240	95	-	22	25	-	66	225	580	480	50	940	1070	55	65	2137
ZZL630	1767	1268	1072	500	495	100	240	125	260	106	-	24	28	-	72	228	680	530	75	1050	1286	65	75	2914
ZZL710	1947	1366	1177	560	545	110	260	140	280	116	-	26	28	-	78	258	720	570	75	1150	1300	65	75	4037
ZZL800	2099	1540	1358	630	600	120	300	140	280	127	-	30	32	-	90	263	840	650	95	1320	1510	75	90	5562
ZZL900	2208	1700	1470	710	665	130	340	160	350	137	-	34	32	-	102	285	980	770	105	1420	1630	80	100	7339
ZZL1000	2584	1930	1644	800	755	140	360	180	320	-	14	36	-	42	108	308	1050	810	120	1640	1860	95	110	9732
ZZL1120	2774	2204	1869	900	850	160	400	180	400	-	16	40	-	48	120	322	1130	930	100	1870	2120	100	125	14165
ZZL1250	3115	2470	2060	1000	950	170	450	200	485	-	17	45	-	51	135	356	1330	1020	155	2120	2430	120	150	18862
ZZL1400	3586	2708	2267	1100	1035	200	500	240	670	-	20	50	-	60	150	372	1430	1120	155	2300	2610	120	150	25122
ZZL1600	3952	2941	2570	1250	1135	220	560	240	750	-	22	56	-	66	168	459	1500	1160	160	2540	2580	145	170	33488
ZZL1800	4314	3324	2742	1360	1290	240	630	260	850	-	24	63	-	72	189	454	1720	1350	185	2850	3220	165	200	45051
