PSR型滚柱式无级变速机用途及主要结构说明

发布日期：2023-12-28 19:49 浏览次数：

PSR型滚柱式无级变速机用途及主要结构说明(图1)

Tel:0312-6784766

用途

PSR型滚柱式无级变速器，适用于工艺参数多变，转速连续变化或协调多台机器运转速度的装置。可提供转速、广泛应用于纺织、机电、冶金、化纤、食品、造纸、橡胶、塑料、化工等工业。

主要结构说明

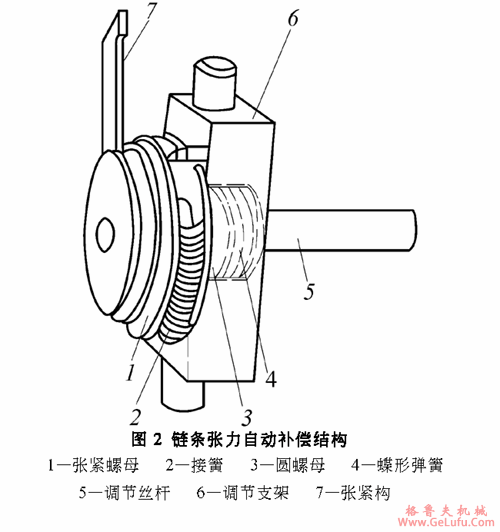

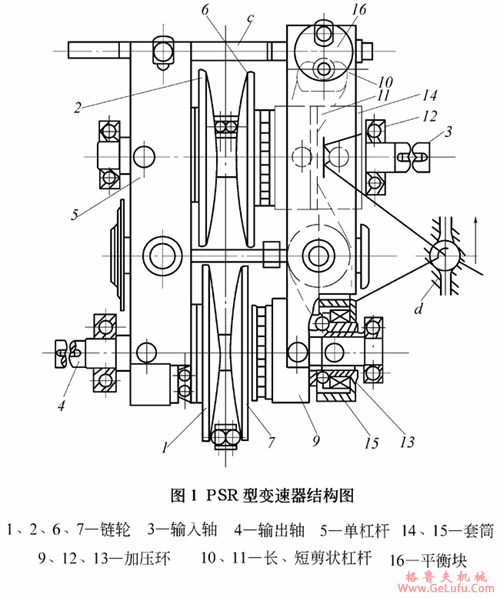

PSR型无级变速器主要由链轮、传动轴、剪状杠杆、加压环，滚柱链等组成（见图1）。在工作中，拖动力矩在加压环上产生一对方向相反的轴向力，通过剪状杠杆分别作用在主、从动链轮上，给链条加压力，以保证传递功率之需。同时加压力的大小与拖动力矩成正比。这样能减少链条链轮之间的磨损。另外还装有链条张力自动补偿装置（见图2），它能保证链条在长期运转中张力不变。
