无极变速器

GPZH系列末端为蜗轮蜗杆减速、卧式安装的基本型变速机外形及安装尺寸

发布日期：2023-12-28 19:49 浏览次数：

GPZH系列末端为蜗轮蜗杆减速、卧式安装的基本型变速机外形及安装尺寸(图1) gelufu

GPZH系列末端为蜗轮蜗杆减速、卧式安装的基本型变速器外形及安装尺寸

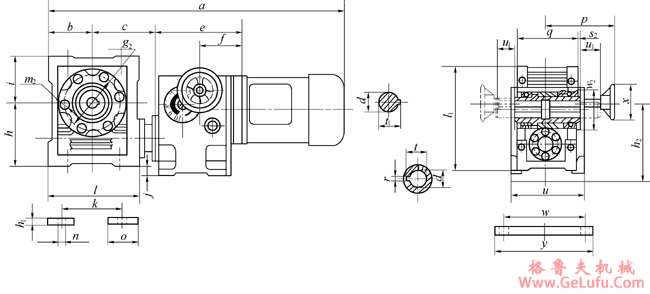

GPZH系列末端为蜗轮蜗杆减速、卧式安装的基本型变速机外形及安装尺寸(图2)
末端为蜗轮蜗杆减速、卧式安装的基本型变速器外形及安装尺寸 （mm）
产品型号
外形及安装尺寸
a
b
c
e
f
i
h
j
l
k
h1
n
o
d
t
r
u­1
t①1
p
q
x
h­2
u
w
y
l­1
g2
m②2
s2
w②2
GPZH120MD-Ⅱ
631
92.5
157.5
174
86
95
120
6
185
138
20
4-φ11
45
28
31.3
8
40
31
120
130
80
149
146
170
200
215
125
6-M8
4
95
GPZH180MD-Ⅱ
GPZH250MD-Ⅱ
712
115
180
192
94
120
150
6
230
180
20
4-φ14
50
40
43.3
12
55
43
120
170
100
178
165
210
240
270
156
4-M10
6
110
GPZH370MD-Ⅱ
GPZH550MD-Ⅱ
787
122.5
191.5
218
111
125
165
15
245
195
20
4-φ18
50
45
48.8
14
70
48.5
160
193
100
192
200
255
295
290
140
4-M12
6
120
GPZH750MD-Ⅱ
GPZH1100MD-Ⅱ
789
122.5
GPZH1500MD-Ⅱ
814
122.5
注：若为双轴型变速器，则产品型号中无“D”。
①此两尺寸只用于轴伸型的变速器。
②这些尺寸只用于卧式机座及法兰安装的基本型变速器，此时，用户可根据需要既可以把变速器卧式安装，也可以根据这些尺寸配合自己设计的特殊立式法兰进行安装。此时，产品型号应增加“F”，例如“GPZH120MFD-Ⅱ”型。
