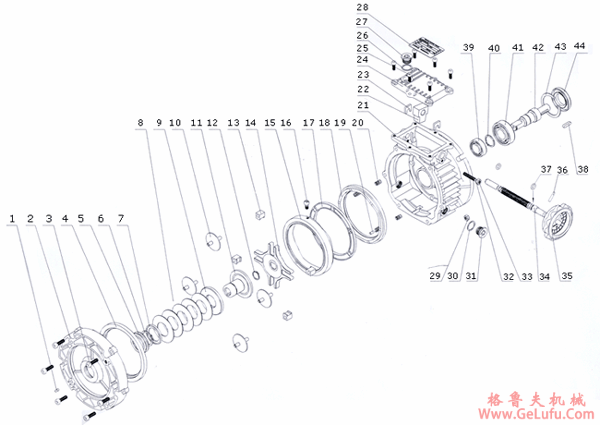

TXF行星锥盘无级变速器结构分解图
格鲁夫机械
格鲁夫丝杆升降机
|
1.销 |
2.联接法兰 |
3.螺钉 |
4.固定外轨 |
|
5.油封 |
6.弹性挡圈 |
7.卡簧支承板 |
8.蝶形弹簧 |
|
9.活动内轨 |
10.卫星轮 |
11.固定内轨 |
12.弹性挡圈 |
|
13.滑块 |
14.卫星架 |
15.活动外轨 |
16.球接头 |
|
17.滚珠环 |
18.调整轨 |
19.定位销 |
20.压缩弹簧 |
|
21.箱体 |
22.操作块 |
23.卡板 |
24.顶盖 |
|
25.螺钉 |
26.橡胶垫片 |
27.油塞 |
28.铭牌 |
|
29.螺帽 |
30.橡胶垫片 |
31.油销 |
32.限位螺钉 |
|
33.螺帽 |
34.操作螺杆 |
35.手轮 |
36.定位销 |
|
37.O型圈 |
38.平键 |
39.轴承 |
40.弹性挡圈 |
|
41.轴承 |
42.输出轴 |
43.弹性挡圈 |
44.油封 |
|
45.操作螺杆 |
|
|
|
