WMB系列三相并列脉动无级变速机外形及安装尺寸
发布日期：2023-12-28 19:48
浏览次数：
QQ：20275456
WMB系列三相并列脉动无级变速器外形及安装尺寸
格鲁夫
格鲁夫机械
电话：0312-6784766
|

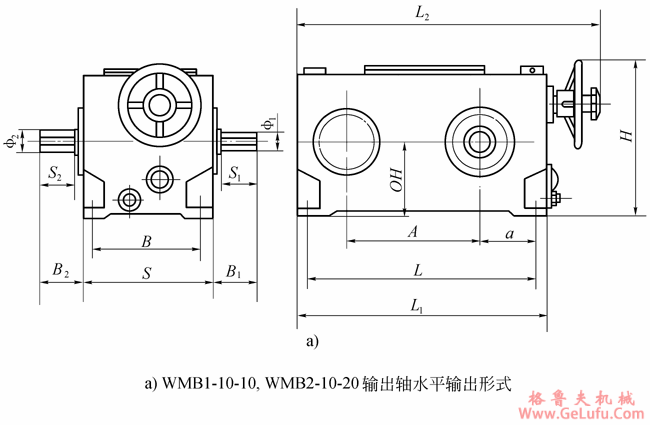

WMB系列型号的外形及安装尺寸 （mm） 格鲁夫机械
|
项目 |
机型 |
|
输出轴水平输出形式 |
输出轴垂直输出形式 |
|
WMB |
WMB |
|
1-10-10 |
1-20-20 |
1-30-30 |
2-10-20 |
2-20-40 |
2-30-60 |
35-10-40 |
1-10-10 |
|
输入
轴φ1 |
直径 |
25h6 |
25h6 |
25h6 |
35h6 |
35h6 |
35h6 |
38h6 |
25 h6 |
|
键槽 |
8N9×32 |
8N9×32 |
8N9×32 |
10N9×70 |
10N9×70 |
10N9×70 |
10N9×70 |
8N9×32 |
|
S1 |
50 |
50 |
50 |
80 |
80 |
80 |
80 |
50 |
|
输出
轴φ1 |
直径 |
30h6 |
35h6 |
35h6 |
38h6 |
55 h6 |
65 h6 |
50 h6 |
30 h6 |
|
键槽 |
8N9×50 |
10N9×45 |
10N9×45 |
10N9×60 |
14N9×60 |
14N9×60 |
14N9×70 |
8N9×48 |
|
S2 |
48 |
45 |
45 |
70 |
70 |
70 |
80 |
50 |
|
安
装
尺
寸 |
安装孔数 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
安装孔径 |
12 |
12 |
12 |
18 |
18 |
18 |
22 |
12 |
|
L |
320 |
320 |
320 |
414 |
414 |
414 |
476 |
320 |
|
B |
150 |
150 |
150 |
194 |
194 |
194 |
198 |
150 |
|
A |
180 |
76 |
76 |
255 |
105 |
105 |
300 |
180 |
|
a |
70 |
174 |
174 |
79.5 |
229.5 |
229.5 |
88 |
70 |
|
L1 |
345 |
345 |
345 |
450 |
450 |
450 |
520 |
345 |
|
OH |
100 |
100 |
100 |
135 |
135 |
135 |
145 |
100 |
|
S |
175 |
175 |
175 |
230 |
230 |
230 |
242 |
175 |
|
B1 |
62 |
62 |
62 |
100 |
100 |
100 |
95 |
62 |
|
B2 |
60 |
125 |
125 |
70 |
180 |
180 |
95 |
64 |
|
外形
尺寸 |
L2 |
400 |
400 |
400 |
515 |
515 |
515 |
580 |
400 |
|
B1+S+B2 |
297 |
362 |
362 |
400 |
510 |
510 |
432 |
|
|
H |
210 |
210 |
210 |
290 |
290 |
290 |
300 |
200 |
|
备注 |
B4 |
|
|
|
|
|
|
|
106 |
|
B1+B3 |
|
|
|
|
|
|
|
355 |
|
|
|
|
|
|
|
|
|
