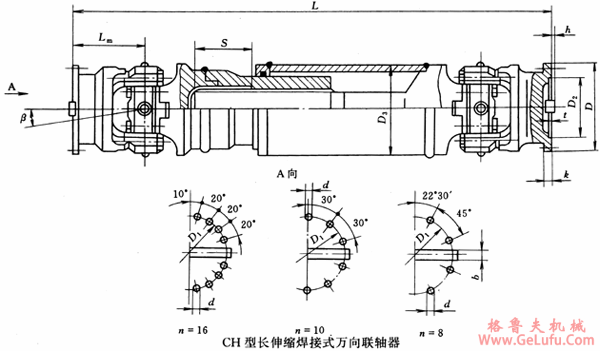

CH型长伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T3242-93）
格鲁夫机械
微信：grove_company
|
型号 |
回转
直径
D |
公称转矩Tn/
kN・m |
疲劳转
矩Tf/
kN・m |
轴线折
角β/
(°)≤ |
伸缩
量S |
Lmin |
Lm |
D1 |
D2
(H7) |
D3 |
k |
t |
b
(h9) |
h |
n-d |
转动惯量
I/kg・m2 |
质量m/kg | ||
|
Lmin |
增长
100 |
Lmin |
增长100 | ||||||||||||||||
|
SWZ160CH |
160 |
18 |
9 |
≤10 |
170 |
1010 |
120 |
138 |
95 |
135 |
15 |
5 |
20 |
6 |
8-13 |
0.232 |
0.01 |
95 |
5.75 |
|
SWZ190CH |
190 |
31.5 |
16 |
210 |
1170 |
135 |
165 |
115 |
155 |
17 |
5 |
25 |
7 |
8-15 |
0.516 |
0.017 |
152 |
7.53 | |
|
SWZ220CH |
220 |
45 |
22 |
250 |
1370 |
155 |
190 |
130 |
180 |
20 |
6 |
32 |
9 |
8-17 |
1.127 |
0.03 |
247 |
10.12 | |
|
SWZ260CH |
260 |
80 |
40 |
290 |
1540 |
180 |
228 |
115 |
220 |
25 |
6 |
40 |
12.5 |
8-19 |
2.623 |
0.051 |
403 |
14.73 | |
|
SWZ300CH |
300 |
125 |
63 |
290 |
1680 |
215 |
260 |
180 |
250 |
30 |
7 |
40 |
15 |
10-23 |
5.079 |
0.093 |
578 |
18.41 | |
|
SW350CH |
350 |
200 |
100 |
340 |
1920 |
235 |
310 |
210 |
290 |
35 |
8 |
50 |
16 |
10-23 |
11.746 |
0.185 |
959 |
27.19 | |
|
SW400CH |
400 |
280 |
140 |
390 |
2240 |
270 |
358 |
240 |
320 |
40 |
8 |
70 |
18 |
10-25 |
21.8 |
0.262 |
1398 |
32.38 | |
|
SW425CH |
425 |
355 |
180 |
390 |
2310 |
295 |
376 |
255 |
350 |
42 |
10 |
80 |
20 |
16-28 |
30.022 |
0.34 |
1671 |
38.01 | |
|
SW450CH |
450 |
450 |
224 |
460 |
2480 |
300 |
400 |
270 |
370 |
44 |
10 |
80 |
20 |
16-28 |
41.087 |
0.461 |
2043 |
43.65 | |
|
SW500CH |
500 |
600 |
315 |
460 |
2720 |
340 |
445 |
300 |
400 |
47 |
12 |
90 |
22.5 |
16-31 |
66.122 |
0.613 |
2682 |
50.48 | |
|
SW550CH |
550 |
800 |
400 |
550 |
2950 |
355 |
492 |
320 |
450 |
50 |
12 |
100 |
22.5 |
16-31 |
108.055 |
0.984 |
3605 |
63.22 | |
