BH型标准伸缩焊接式万向联轴机基本参数和主要尺寸（JB/T3242-93）
发布日期：2023-12-28 20:03
浏览次数：
微信：grove_company

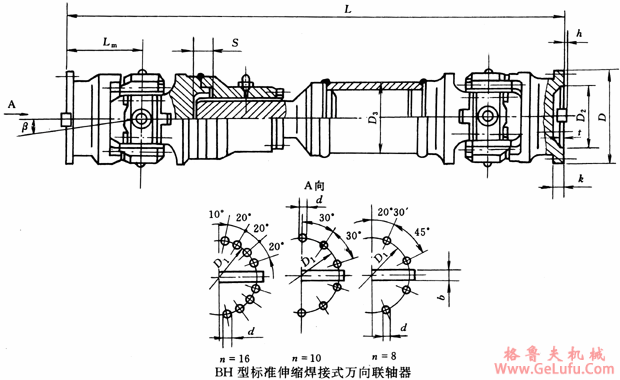

BH型标准伸缩焊接式万向联轴器外形及安装尺寸（JB/T3242-93） 格鲁夫丝杆升降机
格鲁夫丝杆升降机
BH型标准伸缩焊接式万向联轴器基本参数和主要尺寸（JB/T3242-93）/mm
|
型号 |
回转
直径
D |
公称转
矩Tn/
kN・m |
疲劳转
矩Tf/
kN・m |
轴线折
角β/
(°)≤ |
伸缩
量S |
Lmin |
Lm |
D1 |
D2
(H7) |
D3 |
k |
t |
b
(h9) |
h |
n-d |
转动惯量
I/kg・m2 |
质量m/kg |
|
Lmin |
增长100 |
Lmin |
增长100 |
|
SWZ160BH |
160 |
18 |
9 |
≤10 |
75 |
850 |
120 |
138 |
95 |
114 |
15 |
5 |
20 |
6 |
8-13 |
0.207 |
0.008 |
80 |
3.02 |
|
SWZ190BH |
190 |
31.5 |
16 |
80 |
935 |
135 |
165 |
115 |
133 |
17 |
5 |
25 |
7 |
8-15 |
0.458 |
0.015 |
126 |
4.11 |
|
SWZ220BH |
220 |
45 |
22 |
100 |
1085 |
155 |
190 |
130 |
159 |
20 |
6 |
32 |
9 |
8-17 |
0.973 |
0.031 |
198 |
5.96 |
|
SWZ260BH |
260 |
80 |
40 |
115 |
1220 |
180 |
228 |
155 |
194 |
25 |
6 |
40 |
12.5 |
8-19 |
2.249 |
0.061 |
323 |
7.82 |
|
SWZ300BH |
300 |
125 |
63 |
120 |
1455 |
215 |
260 |
180 |
219 |
30 |
7 |
40 |
15 |
10-23 |
4.473 |
0.093 |
477 |
9.37 |
|
SWZ350BH |
350 |
200 |
100 |
130 |
1585 |
235 |
310 |
210 |
273 |
35 |
8 |
50 |
16 |
10-23 |
9.958 |
0.216 |
767 |
13.62 |
|
SWZ400BH |
400 |
280 |
140 |
145 |
1785 |
270 |
358 |
240 |
299 |
40 |
8 |
70 |
18 |
10-25 |
18.749 |
0.347 |
1125 |
18.72 |
|
SWZ425BH |
425 |
355 |
180 |
145 |
1865 |
295 |
376 |
255 |
325 |
42 |
10 |
80 |
20 |
16-28 |
25.797 |
0.432 |
1351 |
19.18 |
|
SWZ450BH |
450 |
450 |
224 |
185 |
1990 |
300 |
400 |
270 |
351 |
44 |
10 |
80 |
20 |
16-28 |
34.681 |
0.586 |
1627 |
22.31 |
|
SWZ500BH |
500 |
600 |
315 |
200 |
2200 |
340 |
445 |
300 |
377 |
47 |
12 |
90 |
22.5 |
16-31 |
58.038 |
0.854 |
2227 |
28.76 |
|
SWZ550BH |
550 |
800 |
400 |
210 |
2345 |
355 |
492 |
320 |
426 |
50 |
12 |
100 |
22.5 |
16-31 |
90.588 |
1.272 |
2835 |
32.87 |
注：1.Tf为在交变负荷下按疲劳强度所允许的转矩。
2. Lmin为缩短后的最小长度。
3.L为安装长度，按需要确定。 |
|
