精密减速机

XB3扁平式谐波传动减速机(80～160机型)外形及安装尺寸

发布日期：2023-12-28 19:55 浏览次数：

XB3扁平式谐波传动减速机(80～160机型)外形及安装尺寸(图1) Tel:0312-6784766

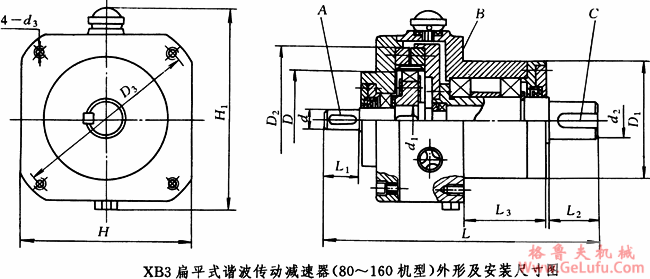

XB3扁平式谐波传动减速器(80～160机型)外形及安装尺寸见图6和表6。
XB3扁平式谐波传动减速机(80～160机型)外形及安装尺寸(图2)
图6
表6 扁平式谐波传动减速器(80～160)机型外形及安装尺寸 (mm)
机型
d
(h7)
d1
(js6)
d2
(h7)
d3
D
D1
(h7)
D2
D3
L
L1
L2
L3
H
H1
A
C
80
14
18
30
M10
80
85
115
140
174
19.5
36
48
130
148
键5×16
键C8×40
100
16
24
35
M12
100
100
135
165
229
24
45
62
155
182
键5×20
键C10×50
120
18
24
45
M14
120
120
170
205
274
27.5
58
73
190
250
键6×24
键C14×62
160
24
40
60
M20
160
140
220
260
322
37.5
68
84
245
308
键8×32
键C18×80
