QPL型气动盘式离合机适用范围及技术参数JB/T 7005―93

发布日期：2023-12-28 20:40 浏览次数：

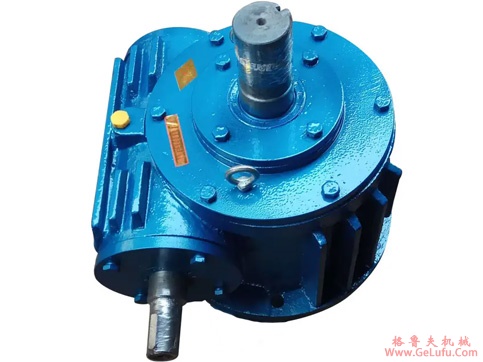

QPL型气动盘式离合机适用范围及技术参数JB/T 7005―93(图1) 格鲁夫

（1）适用范围
QPL型气动盘式离合器用于传递转矩为520―82000 N・m，许用转速为1800―500r/min的离合器。
（2）基本参数和主要尺寸
QPL型气动盘式离合器(JB/T 7005－93) mm
QPL型气动盘式离合机适用范围及技术参数JB/T 7005―93(图2)
型号
QPL1
QPL2
QPL3
QPL4
QPL5
QPL6
QPL7
QPL8
QPL9
QPL10
QPL11
转矩
T*（N・m）
额定
312
660
1540
2680
4160
6320
8600
15100
16800
32000
49600
动态
520
1100
2560
4420
6900
10400
14300
25000
28000
53000
82000
许用转速[n](r/min)
1800
1750
1400
1200
1100
1000
900
700
650
600
5000
d(H7)
45
55
63
80
100
120
130
150
160
180
220
L
82
82
110
114
120
120
130
130
175
180
230
d1（H8）
190
220
295
370
410
470
540
620
700
775
925
d2
203
280
375
445
510
560
648
730
800
900
1065
d3
220
310
400
470
540
590
685
760
830
940
1105
d4
9
13.5
17.5
17.5
17.5
17.5
17.5
17.5
17.5
22
22
d5
RC1/2
RC3/4
RC3/4
RC3/4
Rcl
Rcl
Rcl
RC1/4
RC1/4
RC1/2
RC1/2
L
178
192
235
248
260
280
305
315
350
366
404
L1
6
13
16
16
16
16
19
19
19
19
22
L2
1.5
6
10
10
10
10
8
6
6
6
5
L3
2
8
6
10
10
11
19
19
19
19
16
轴套内孔
键槽尺寸
b
14
16
18
22
28
32
32
36
40
45
50
t
48.8
59.3
67.4
85.4
106.4
127.4
137.4
158.4
169.4
190.4
231.4
n
4
6
6
8
12
12
12
12
16
18
18
转动惯量
（kg・m2）
离合器
0.138
0.357
1.42
2.85
5.25
7.60
14.60
26.80
35.00
62.50
133
轴套和内盘
0.0141
0.0409
0.175
0.446
0.761
1.216
2.385
3.961
6.950
10.261
26.471
质量（kg）
20
32
75
105
148
171
264
365
426
640
905
注：1.动态转矩为离合器的全部传动能力，选用时按照额定转矩直接选用。
2.平键只能传递部分转矩，对于平键不能传递的转矩应由过盈配合传递。
*系指气囊进口处压力为0.5MPa时的转矩。
（3）技术要求
1）整机
①装配前应清除各处异物，并用GB 1922中的NY―190溶剂由清洗快速排气阀。
②各摩擦盘与内盘的接触面积不得小于85％。
2）摩擦盘
①摩擦盘磨损性能应符合下表的规定。
②满足强度、冲击韧性和硬度的要求。
磨损性能
项 目
指 标
静摩擦系数μj
0．35-00.06
磨损率10-7(cm3/J)
100％C
150％C
≤0.17
200％C
≤0.25
3）气囊 气囊由橡胶制成，性能应符合以下要求。
①扯断强度：内胶层不小于19N/mm2，外胶层不小于19N/mm2。
②扯断伸长率：内、外胶层为400％∽430％。
③热空气老化试验，在100％温度时24h，性能降低不得大于30％。
④扯断变形，内、外胶层均不大于25％。
⑤邵尔A型硬度，外胶层为60±5，内胶层为45±5。
