CKS型双向楔块超越离合机

发布日期：2023-12-28 20:40 浏览次数：

CKS型双向楔块超越离合机(图1) 格鲁夫

特性及应用：

CKS型双向楔块超越离合器，它一端轴孔接主动轴，另一方面端轴孔接从动轴，当外环不动，主动轴顺时针或逆时针转动时，从动轴也同步转动，而当从动轴受外力矩的作用时，顺时针和逆时针都不能转动。常与滚珠丝杠副或其它部件配套，作为防止逆转机构，也可以单独使用作为精确定位，传递力矩或切断力矩的传递。用于印刷机械、包装机械、起重运输机械、各种非标设备和实验台的机械传动中。

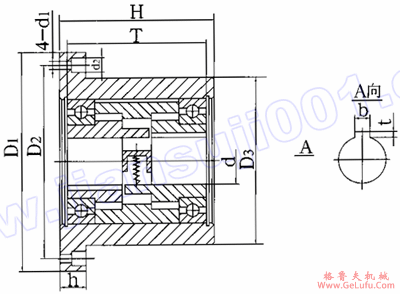

结构型式：

CKS型双向楔块超越离合器基本参数和主要尺寸（A型）单位：mm

序号	型号	安装尺寸												公称转矩 Tn （N・m）
		离合器						壳体
		d	D	T	C	b₁	t₁	D₁	D₂	D₃	H	h	d₁
1	CKS70（42）×58－10	10	32	51	20	3	1.4	70	55	42	58	11	6.5	20
2	CKS75（45）×58－10	10	35	52	20	3	1.4	75	60	45	58	11	6.5	20
3	CKS75（45）×58－12	12	35	51	20	4	1.8	75	60	45	58	11	6.5	20
4	CKS75（45）×58－15	15	35	51	20	3	1.4	75	60	45	58	11	6.5	20
5	CKS95（57）×78－17	17	47	70	27	5	2.3	95	75	57	78	13	8.5	50
6	CKS105（62）×78－20	20	52	70	27	6	2.8	105	84	62	78	16	10.5	100
7	CKS115（74）×78－20	20	62	70	27	6	2.8	115	95	74	78	16	10.5	100
8	CKS115（74）×88－25	25	62	80	32	8	3.3	115	95	74	88	16	10.5	120
9	CKS132（88）×100－30	30	75	90	35	8	3.3	132	110	84	100	16	10.5	150
10	CKS145（94）×110－35	35	80	100	40	10	3.3	145	120	94	110	20	13	200
11	CKS155（102）×110－40	40	90	100	40	12	3.3	155	128	102	110	20	13	250
12	CKS160（110）×120－45	45	90	110	45	14	3.8	160	134	110	120	20	13	300

（壳体也可根据用户要求确定其形状和尺寸）
