减速电机

JK37..-JKVZ37..减速电机外形安装尺寸

发布日期：2023-12-28 19:41 浏览次数：

JK37..-JKVZ37..减速电机外形安装尺寸(图1)

手机：13331225020

13 外形安装尺寸

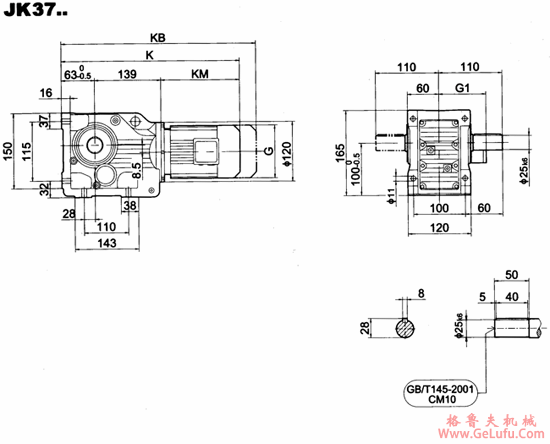

JK37..-JKVZ37..减速电机外形安装尺寸(图2)
Y263
Y271
Y280
Y290S
Y290L
Y2100L
G（AC）
130
145
175
195
195
215
G1（AD）
70
80
145
155
155
180
K
409
427
457
472
492
527
KB
479
497
547
562
587
622
KM（LB）
207
225
255
270
295
325
注：1）KB为带制动器的长度
2）括号内字母为Y2系列电机样本对应的尺寸字母。

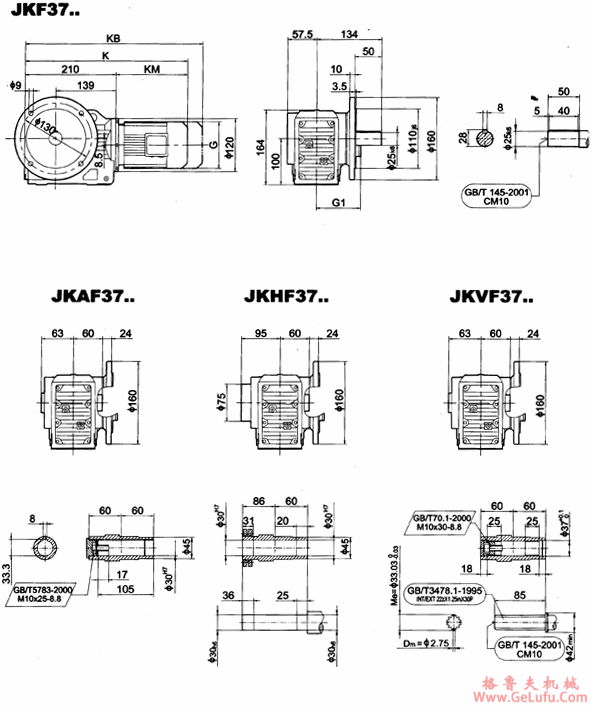

JK37..-JKVZ37..减速电机外形安装尺寸(图3)
Y263
Y271
Y280
Y290S
Y290L
Y2100L
G（AC）
130
145
175
195
195
215
G1（AD）
70
80
145
155
155
180
K
417
435
465
480
505
535
KB
487
505
555
570
595
630
KM（LB）
207
225
255
270
295
325
注：1）KB为带制动器的长度
2）括号内字母为Y2系列电机样本对应的尺寸字母。

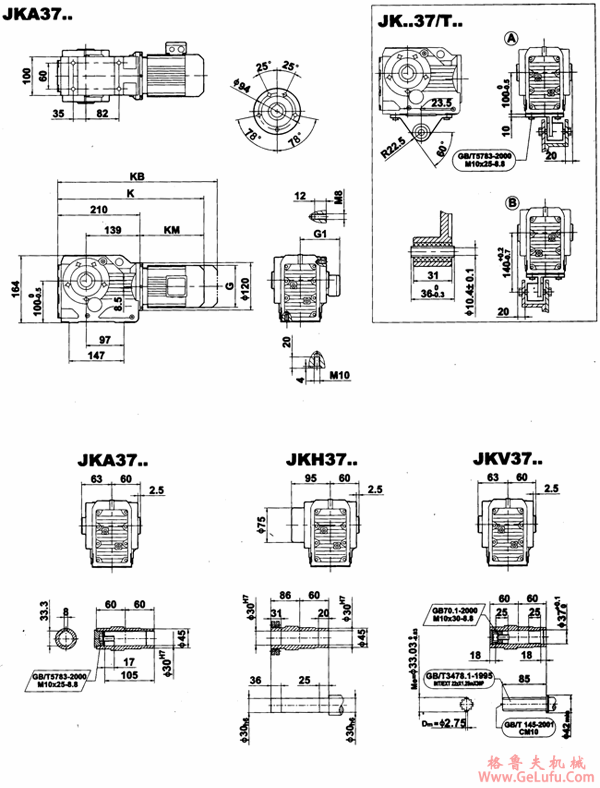

JK37..-JKVZ37..减速电机外形安装尺寸(图4)
Y263
Y271
Y280
Y290S
Y290L
Y2100L
G（AC）
130
145
175
195
195
215
G1（AD）
70
80
145
155
155
180
K
417
435
465
480
505
535
KB
487
505
555
570
595
630
KM（LB）
207
225
255
270
295
325
注：1）KB为带制动器的长度
2）括号内字母为Y2系列电机样本对应的尺寸字母。

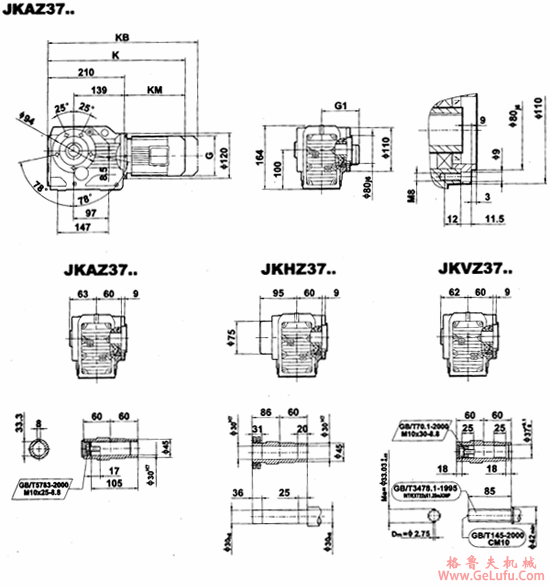

JK37..-JKVZ37..减速电机外形安装尺寸(图5)
Y263
Y271
Y280
Y290S
Y290L
Y2100L
G（AC）
130
145
175
195
195
215
G1（AD）
70
80
145
155
155
180
K
417
435
465
480
505
535
KB
487
505
555
570
595
630
KM（LB）
207
225
255
270
295
325
注：1）KB为带制动器的长度
2）括号内字母为Y2系列电机样本对应的尺寸字母。
