减速电机

NKAZ37、NKAZ47、NKAZ57、NKAZ67、NKAZ77、NKAZ87、NKAZ97、NKAZ107、NKAZ127、NKAZ157、系列螺旋锥齿轮减速机安装尺寸

发布日期：2023-12-28 19:40 浏览次数：

NKAZ37、NKAZ47、NKAZ57、NKAZ67、NKAZ77、NKAZ87、NKAZ97、NKAZ107、NKAZ127、NKAZ157、系列螺旋锥齿轮减速机安装尺寸(图1) 电话：0312-6784766

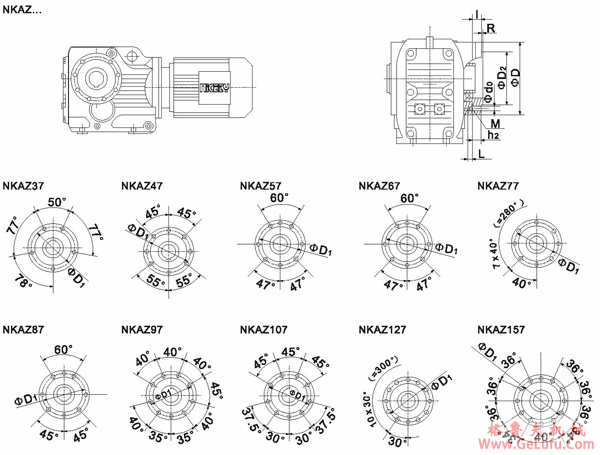

NKAZ37、NKAZ47、NKAZ57、NKAZ67、NKAZ77、NKAZ87、NKAZ97、NKAZ107、NKAZ127、NKAZ157、系列螺旋锥齿轮减速机安装尺寸(图2) 格鲁夫齿轮箱

型号
安装尺寸
轴伸尺寸
外形尺寸
L
D1
D2
M
R
I
do
h2
D
NKAZ37
12
94
80
M8
3
9
9
11.5
110
NKAZ47
12
102
80
M8
3
8.5
9
11
120
NKAZ57
20
125
105
M12
3.5
9
13.5
12
155
NKAZ67
20
125
105
M12
3.5
8.5
13.5
12
155
NKAZ77
20
142
125
M12
3.5
10
13.5
14
170
NKAZ87
26
178
155
M16
4
11
17.5
15
215
NKAZ97
26
220
180
M16
4
14
17.5
18
260
NKAZ107
30
260
210
M20
4
8*
22
22
304
NKAZ127
28
300
250
M20
5
0
22
28
350
NKAZ157
36
340
290
M24
5
14*
26
28
400
格鲁夫

注:其余参数请参见NKA…带*表示高出法兰结合面.
