NKA37、NKAT37、NKA47、NKAT47、NKA57、NKAT57、NKA67、NKAT67、NKA77、NKAT77、NKA87、NKAT87、NKA97、NKAT97、NKA107、NKAT107、NKA127、NKAT127、NKA157、NKAT157、系列螺旋锥齿轮减速机安装尺寸

发布日期：2023-12-28 19:40 浏览次数：

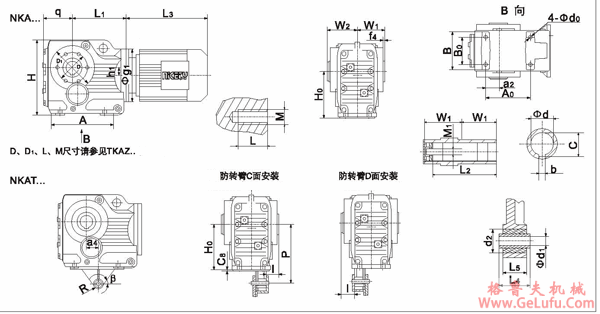

NKA37、NKAT37、NKA47、NKAT47、NKA57、NKAT57、NKA67、NKAT67、NKA77、NKAT77、NKA87、NKAT87、NKA97、NKAT97、NKA107、NKAT107、NKA127、NKAT127、NKA157、NKAT157、系列螺旋锥齿轮减速机安装尺寸(图1)

mail:china@gelufu.com

型号	安装尺寸				轴伸尺寸				外形尺寸
	Ho	Bo	Ao	do	d(H7)	b	L2	M1	B	q	H	W1	h1	W2
		ao				c				L1	g1	f4	A
NKA37	100	60	117		30	8	105	M10×25	100	71	164	60	8.5	63
		35				33.3				142	120	2.5	147
NKA47	112	70	140		35	10	130	M12×25	110	75	185	75	7.2	78
		40				38.3				166	160	3	175
NKA57	132	88	152		40	12	142	M16×40	122	96	215	83	13.1	86
		47				43.3				173	160	3	207
NKA67	140	88	152		40	12	156	M16×40	130	94	226	90	20	93
		42				43.3				179	160	3.5	207
NKA77	180	102	170		50	14	183	M16×40	154	109	286	105	31.3	108
		48				53.8				202	200	4	225
NKA87	212	118	225		60	18	210	M20×50	170	132	338	120	25.9	123
		65				64.4				257	250	4	300
NKA97	265	160	248		70	20	270	M20×50	226	158	414	150	32.3	153
		83				74.9				277	300	4	328
NKA107	315	190	290		90	25	310	M24×60	266	199	500	175	52	178
		100				95.4				354	350	2.5	400
NKA127	同NKABN127
NKA157	同NKAB157

mail:china@gelufu.com

型号	安装尺寸				外形尺寸
型号	L5	β(°)	C8	R	P	I	Ho	d1	L4_-0.3⁺⁰	a4	d2_+0.1^+0.25
NKAT37	31	60	10	22.5	140	20	100	10.4±0.1	36	23.5	26
NKAT47	31	55	12	22.5	160	20	112	10.4±0.1	36	30	26
NKAT57	54	55	13	29	192	18	132	16.4±0.08	60	40	40
NKAT67	54	55	13	29	200	25	140	16.4±0.08	60	45	40
NKAT77	54	60	14	29	250	25	180	16.4±0.08	60	52.5	40
NKAT87	72	60	16	41	300	30	212	25±0.08	80	70	60
NKAT97	92	50	17	41	350	40	265	25±0.08	100	70	60
NKAT107	92	55	20	41	450	45	315	25±0.08	100	74	60
NKAT127	110	65	45	70	550	7	375	40±0.08	126	60
NKAT157	110	70	45	70	700	2	450	40±0.08	126	50

手机：13331225020

注:NKAT…其余参数请参见NKA…
