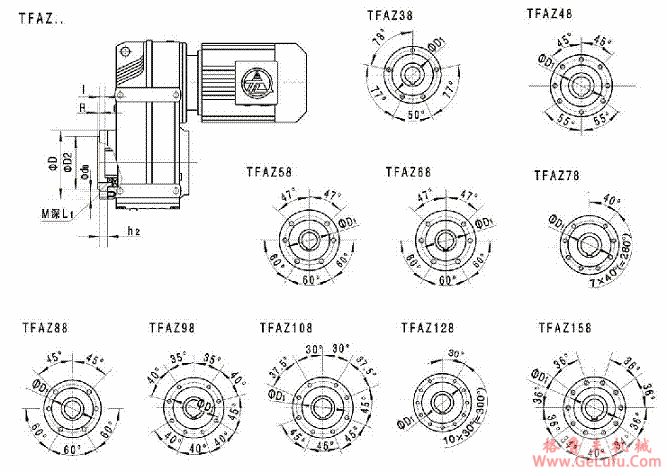

TF系列平行轴斜齿轮减速机的安装尺寸（型号为TFAZ） QQ：20275456
www.gelufu.com
|
型号 |
安装尺寸 |
轴伸尺寸 |
外形尺寸 | ||||||
|
L1 |
D1 |
D2 |
M |
R |
I |
d0 |
h2 |
D | |
|
TFAZ38 |
11 |
94 |
80j6 |
M8 |
3 |
9 |
9 |
11.5 |
110 |
|
TFAZ48 |
11 |
102 |
80j6 |
M8 |
3 |
8.5 |
9 |
11 |
120 |
|
TFAZ58 |
17 |
125 |
105j6 |
M12 |
3.5 |
9 |
13．5 |
12 |
155 |
|
TFAZ68 |
17 |
125 |
105j6 |
M12 |
3.5 |
8.5 |
13．5 |
12 |
155 |
|
TFAZ78 |
17 |
142 |
125j6 |
M12 |
3.5 |
10 |
13．5 |
14 |
170 |
|
TFAZ88 |
26 |
178 |
155j6 |
M16 |
4 |
11 |
17．5 |
15 |
215 |
|
TFAZ98 |
26 |
220 |
180j6 |
M16 |
4 |
14 |
17．5 |
18 |
260 |
|
TFAZ108 |
28 |
260 |
210j6 |
M20 |
4 |
8★ |
22 |
22 |
304 |
|
TFAZ128 |
28 |
300 |
250h6 |
M20 |
5 |
0 |
22 |
28 |
350 |
|
TFAZ158 |
36 |
340 |
290h6 |
M24 |
5 |
14★ |
26 |
28 |
400 |
