减速电机

TKAZ38、TKAZ48、TKAZ58、TKAZ68、TKAZ78、TKAZ88、TKAZ98、TKAZ108、TKAZ128、TKAZ158、系列螺旋伞齿轮减速机外形安装尺寸

发布日期：2023-12-28 19:36 浏览次数：

TKAZ38、TKAZ48、TKAZ58、TKAZ68、TKAZ78、TKAZ88、TKAZ98、TKAZ108、TKAZ128、TKAZ158、系列螺旋伞齿轮减速机外形安装尺寸(图1) 微信：grove_company

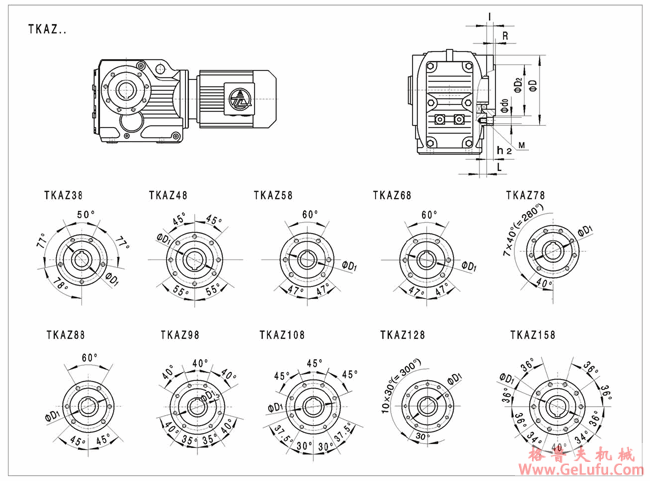

TKAZ38、TKAZ48、TKAZ58、TKAZ68、TKAZ78、TKAZ88、TKAZ98、TKAZ108、TKAZ128、TKAZ158、系列螺旋伞齿轮减速机外形安装尺寸(图2)

型号
安装尺寸
轴伸尺寸
外形尺寸
L
D1
D2
M
R
l
d0
h2
D
TKAZ38
12
94
80j6
M8
3
9
9
11.5
110
TKAZ48
12
102
80j6
M8
3
8.5
9
11
120
TKAZ58
20
125
105j6
M12
3.5
9
13.5
12
155
TKAZ68
20
125
105j6
M12
3.5
8.5
13.5
12
155
TKAZ78
20
142
125j6
M12
3.5
10
13.5
14
170
TKAZ88
26
178
155j6
M16
4
11
17.5
15
215
TKAZ98
26
220
180j6
M16
4
14
17.5
18
260
TKAZ108
30
260
210j6
M20
4
8★
22
22
304
TKAZ128
28
300
250h6
M20
5
0
22
28
350
TKAZ158
36
340
290h6
M24
5
14★
26
28
400
注：其余参数请参见TKA…。带★表示高出法兰结合面。
