TKA35、TKA48、TKA58、TKA68、TKA78、TKA88、TKA98、TKA108、TKA128、TKA158、TKAT38、TKAT48、TKAT58、TKAT68、TKAT78、TKAT88、TKAT98、TKAT108、TKAT128、TKAT158、系列螺旋伞齿轮减速机外形安装尺寸

发布日期：2023-12-28 19:36 浏览次数：

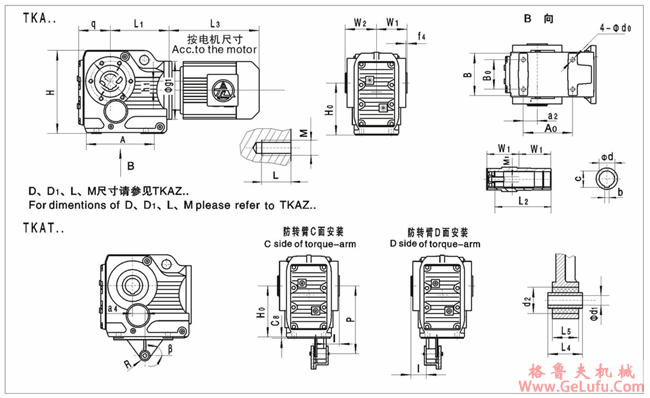

TKA35、TKA48、TKA58、TKA68、TKA78、TKA88、TKA98、TKA108、TKA128、TKA158、TKAT38、TKAT48、TKAT58、TKAT68、TKAT78、TKAT88、TKAT98、TKAT108、TKAT128、TKAT158、系列螺旋伞齿轮减速机外形安装尺寸(图1) 邮箱：china@gelufu.com

QQ：20275456

型号	安装尺寸				轴伸尺寸				外形尺寸
型号	H₀	B₀ a₂	A₀	d₀	d	b c	L₂	M₁	B	q L₁	H g₁	W₁ f₄	h₁ A	W₂
TKA35	100	60 35	117	M10×20	30H7	8 33.3	105	M10×25	100	71 142	164 120	60 2.5	8.5 147	63
TKA48	112	70 40	140	M10×20	35H7	10 38.3	130	M12×25	110	75 166	185 160	75 3	7.2 175	78
TKA58	132	88 47	152	M12×25	40H7	12 43.3	142	M16×40	122	96 173	215 160	83 3	13.1 207	86
TKA68	140	88 42	152	M12×25	40H7	12 43.3	156	M16×40	130	94 179	226 160	90 3.5	20 207	93
TKA78	180	102 48	170	M16×32	50H7	14 53.8	183	M16×40	154	109 202	286 200	105 4	31.3 225	108
TKA88	212	118 65	225	M16×32	60H7	18 64.4	210	M20×50	170	132 257	338 250	120 4	25.9 300	123
TKA98	265	160 83	248	M20×36	70H7	20 74.9	270	M20×50	226	158 277	414 300	150 4	32.3 328	153
TKA108	315	190 100	290	M24×44	90H7	25 95.4	310	M24×60	266	199 354	500 350	175 2.5	52 400	178
TKA128	同TKAB128
TKA158	同TKAB158

格鲁夫减速机

型号	安装尺寸				外形尺寸
型号	L₅	β	C₈	R	p	l	H₀	d₁	L₄+0 -0.3	a₄	d₂+0.25 +0.1
TKAT38	31	60°	10	22.5	140	20	100	10.4±0.1	36	23.5	26
TKAT48	31	55°	12	22.5	160	20	112	10.4±0.1	36	30	26
TKAT58	54	55°	13	29	192	18	132	16.4±0.08	60	40	40
TKAT68	54	55°	13	29	200	25	140	16.4±0.08	60	45	40
TKAT78	54	60°	14	29	250	25	180	16.4±0.08	60	52.5	40
TKAT88	72	60°	16	41	300	30	212	25±0.08	80	60	60
TKAT98	92	50°	17	41	350	40	265	25±0.08	100	70	60
TKAT108	92	55°	20	41	450	45	315	25±0.08	100	74	60
TKAT128	110	65°	45	70	550	7	375	40±0.08	126	60	-
TKAT158	110	75°	45	70	700	2	450	40±0.08	126	50	-

格鲁夫

注：TKAT…其余参数请参见TKA…。
