JF系列减速机选型表－按功率选择(30、37kW)(GB10095-88)

发布日期：2023-12-28 19:36 浏览次数：

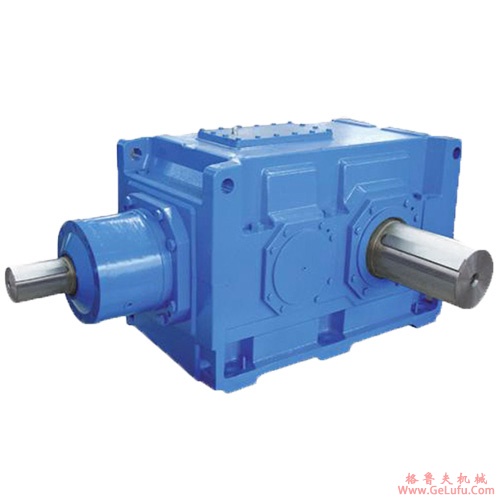

JF系列减速机选型表－按功率选择(30、37kW)(GB10095-88)(图1)

微信：grove_company

选型表－按功率选择(30、37kW)

功率

转速

转矩

减速比

径向力

服务系数

质量

尺寸图

页码

Pm

Na

Ma

i

FRa

fB

[kW]

[r/min]

[N.m]

[N]

[kg]

30

14

21100

108.49

89600

0.85

JFA

JFAF

JF

JFF

157

157

157

157

Y2200L-4

Y2200L-4

Y2200L-4

Y2200L-4

860

920

880

990

15

18800

96.53

96900

0.95

17

16700

85.80

96400

1.10

19

15300

78.46

95800

1.20

22

13300

68.28

94600

1.35

24

11700

60.25

93300

1.55

28

10200

52.24

91500

1.75

32

9060

46.48

89900

2.0

37

7810

40.06

87700

2.3

19

14700

75.41

66600

0.80

JFA

JFAF

JF

JFF

127

127

127

127

Y2200L-4

Y2200L-4

Y2200L-4

Y2200L-4

610

650

650

690

21

13700

70.07

66800

0.90

23

12500

63.91

66900

0.95

27

10800

55.31

66700

1.10

30

9510

48.80

66300

1.25

35

8210

42.15

65500

1.45

39

7270

37.28

64700

1.65

47

6110

31.33

63200

1.95

58

4930

25.30

61200

2.4

55

5240

26.86

61800

1.60

JFA

JFAF

JF

JFF

127

127

127

127

Y2200L-4

Y2200L-4

Y2200L-4

Y2200L-4

600

630

630

680

60

4790

24.57

60900

1.80

69

4170

21.38

59400

2.9

78

3680

18.87

58000

3.0

34

8390

43.03

39200

0.90

JFA

JFAF

JF

JFF

107

107

107

107

Y2200L-4

Y2200L-4

Y2200L-4

Y2200L-4

465

485

480

510

39

7330

37.61

39600

1.05

46

6200

31.80

39700

1.25

53

5370

27.57

39500

1.45

JFA

JFAF

JF

JFF

107

107

107

107

Y2200L-4

Y2200L-4

Y2200L-4

Y2200L-4

455

475

470

495

58

4900

25.14

39300

1.60

68

4240

21.76

38800

1.85

77

3740

19.20

38300

2.1

89

3230

16.58

37600

2.4

100

2860

14.67

36900

2.7

119

2400

12.33

35900

2.9

148

1940

9.96

34500

3.4

30

66

4310

22.11

15100

1.00

JFA

JFAF

JF

JFF

97

97

97

97

Y2200L-4

Y2200L-4

Y2200L-4

Y2200L-4

380

405

390

420

73

3910

20.07

15500

1.10

85

3360

17.25

16000

1.30

98

2930

15.06

16300

1.45

115

2490

12.77

16400

1.75

132

2180

11.16

16400

1.90

162

1770

9.06

15400

1.35

179

1600

8.22

15300

1.45

208

1380

7.07

15100

1.70

238

1200

6.17

14900

1.85

281

1020

5.23

14600

2.1

321

890

4.57

14300

2.3

37

17

20600

85.80

88600

0.85

JFA

JFAF

JF

JFF

157

157

157

157

Y2225S-4

Y2225S-4

Y2225S-4

Y2225S-4

910

970

930

1040

19

18900

78.46

88700

0.95

22

16400

68.28

88400

1.10

24

14500

60.25

87800

1.25

28

12600

52.24

86800

1.45

32

11200

46.48

85700

1.60

37

9630

40.06

84000

1.85

45

7820

32.55

81400

2.3

53

6630

27.60

79100

2.7

27

13300

55.31

60900

0.90

JFA

JFAF

JF

JFF

127

127

127

127

Y2225S-4

Y2225S-4

Y2225S-4

Y2225S-4

660

690

690

740

30

11700

48.80

61100

1.00

35

10100

42.15

61100

1.20

39

8960

37.28

60700

1.35

47

7530

31.33

59900

1.60

58

6080

25.30

58500

1.95

55

6460

26.86

58900

1.30

JFA

JFAF

JF

JFF

127

127

127

127

Y2225S-4

Y2225S-4

Y2225S-4

Y2225S-4

650

680

680

730

60

5910

24.57

58300

1.45

69

5140

21.38

57100

2.3

78

4530

18.87

56000

2.4

90

3930

16.36

54600

2.8

101

3500

14.55

53400

3.1

117

3010

12.54

51900

3.3

144

2450

10.19

49600

3.9

166

2130

8.86

47700

3.3

186

1890

7.88

46500

3.2

53

6630

27.57

36200

1.20

JFA

JFAF

JF

JFF

107

107

107

107

Y2225S-4

Y2225S-4

Y2225S-4

Y2225S-4

500

520

520

550

58

6040

25.14

36200

1.30

68

5230

21.76

36200

1.50

77

4610

19.20

36000

1.70

89

3990

16.58

35600

1.95

100

3530

14.67

35100

2.2

119

2960

12.33

34400

2.4

148

2390

9.96

33300

2.7

152

2330

9.69

32400

2.1

176

2010

8.37

31700

2.4

199

1780

7.40

31000

2.6

236

1500

6.22

30000

3.1

上一篇：JF系列减速机选型表－按功率选择(22kW)(GB10095-88)

下一篇：JF系列减速机选型表－按功率选择(45kW)(GB10095-88)

查看更多 >> 推荐资讯

技术文章

推荐产品

联系我们

减速电机

JF系列减速机选型表－按功率选择(30、37kW)(GB10095-88)

WWJ系列蜗杆减速机扭力臂尺寸

WWJ系列蜗杆减速机(WWJ030型尺寸

传仕600系列摆线针轮减速机4极减速机马

WPWS型蜗轮蜗杆减速机主要尺寸

联系方式

功率	转速	转矩	减速比	径向力	服务系数				质量	尺寸图页码
Pm	Na	Ma	i	FRa	fB				质量
[kW]	[r/min]	[N.m]		[N]					[kg]
30	14	21100	108.49	89600	0.85	JFA JFAF JF JFF	157 157 157 157	Y2200L-4 Y2200L-4 Y2200L-4 Y2200L-4	860 920 880 990
	15	18800	96.53	96900	0.95
	17	16700	85.80	96400	1.10
	19	15300	78.46	95800	1.20
	22	13300	68.28	94600	1.35
	24	11700	60.25	93300	1.55
	28	10200	52.24	91500	1.75
	32	9060	46.48	89900	2.0
	37	7810	40.06	87700	2.3
	19	14700	75.41	66600	0.80	JFA JFAF JF JFF	127 127 127 127	Y2200L-4 Y2200L-4 Y2200L-4 Y2200L-4	610 650 650 690
	21	13700	70.07	66800	0.90
	23	12500	63.91	66900	0.95
	27	10800	55.31	66700	1.10
	30	9510	48.80	66300	1.25
	35	8210	42.15	65500	1.45
	39	7270	37.28	64700	1.65
	47	6110	31.33	63200	1.95
	58	4930	25.30	61200	2.4
	55	5240	26.86	61800	1.60	JFA JFAF JF JFF	127 127 127 127	Y2200L-4 Y2200L-4 Y2200L-4 Y2200L-4	600 630 630 680
	60	4790	24.57	60900	1.80
	69	4170	21.38	59400	2.9
	78	3680	18.87	58000	3.0
	34	8390	43.03	39200	0.90	JFA JFAF JF JFF	107 107 107 107	Y2200L-4 Y2200L-4 Y2200L-4 Y2200L-4	465 485 480 510
	39	7330	37.61	39600	1.05
	46	6200	31.80	39700	1.25

	53	5370	27.57	39500	1.45	JFA JFAF JF JFF	107 107 107 107	Y2200L-4 Y2200L-4 Y2200L-4 Y2200L-4	455 475 470 495
	58	4900	25.14	39300	1.60
	68	4240	21.76	38800	1.85
	77	3740	19.20	38300	2.1
	89	3230	16.58	37600	2.4
	100	2860	14.67	36900	2.7
	119	2400	12.33	35900	2.9
	148	1940	9.96	34500	3.4
30	66	4310	22.11	15100	1.00	JFA JFAF JF JFF	97 97 97 97	Y2200L-4 Y2200L-4 Y2200L-4 Y2200L-4	380 405 390 420
	73	3910	20.07	15500	1.10
	85	3360	17.25	16000	1.30
	98	2930	15.06	16300	1.45
	115	2490	12.77	16400	1.75
	132	2180	11.16	16400	1.90
	162	1770	9.06	15400	1.35
	179	1600	8.22	15300	1.45
	208	1380	7.07	15100	1.70
	238	1200	6.17	14900	1.85
	281	1020	5.23	14600	2.1
	321	890	4.57	14300	2.3
37	17	20600	85.80	88600	0.85	JFA JFAF JF JFF	157 157 157 157	Y2225S-4 Y2225S-4 Y2225S-4 Y2225S-4	910 970 930 1040
	19	18900	78.46	88700	0.95
	22	16400	68.28	88400	1.10
	24	14500	60.25	87800	1.25
	28	12600	52.24	86800	1.45
	32	11200	46.48	85700	1.60
	37	9630	40.06	84000	1.85
	45	7820	32.55	81400	2.3
	53	6630	27.60	79100	2.7
	27	13300	55.31	60900	0.90	JFA JFAF JF JFF	127 127 127 127	Y2225S-4 Y2225S-4 Y2225S-4 Y2225S-4	660 690 690 740
	30	11700	48.80	61100	1.00
	35	10100	42.15	61100	1.20
	39	8960	37.28	60700	1.35
	47	7530	31.33	59900	1.60
	58	6080	25.30	58500	1.95
	55	6460	26.86	58900	1.30	JFA JFAF JF JFF	127 127 127 127	Y2225S-4 Y2225S-4 Y2225S-4 Y2225S-4	650 680 680 730
	60	5910	24.57	58300	1.45
	69	5140	21.38	57100	2.3
	78	4530	18.87	56000	2.4
	90	3930	16.36	54600	2.8
	101	3500	14.55	53400	3.1
	117	3010	12.54	51900	3.3
	144	2450	10.19	49600	3.9
	166	2130	8.86	47700	3.3
	186	1890	7.88	46500	3.2
	53	6630	27.57	36200	1.20	JFA JFAF JF JFF	107 107 107 107	Y2225S-4 Y2225S-4 Y2225S-4 Y2225S-4	500 520 520 550
	58	6040	25.14	36200	1.30
	68	5230	21.76	36200	1.50
	77	4610	19.20	36000	1.70
	89	3990	16.58	35600	1.95
	100	3530	14.67	35100	2.2
	119	2960	12.33	34400	2.4
	148	2390	9.96	33300	2.7
	152	2330	9.69	32400	2.1
	176	2010	8.37	31700	2.4
	199	1780	7.40	31000	2.6
	236	1500	6.22	30000	3.1
