JF系列减速机选型表－按功率选择(22kW)(GB10095-88)

发布日期：2023-12-28 19:36 浏览次数：

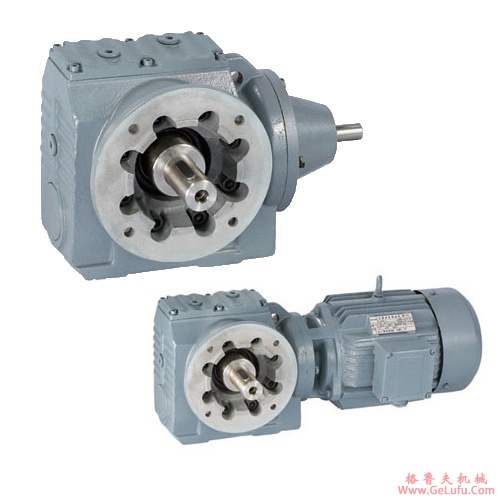

JF系列减速机选型表－按功率选择(22kW)(GB10095-88)(图1) gelufu

选型表－按功率选择(22kW)

QQ：20275456

功率	转速	转矩	减速比	径向力	服务系数				质量	尺寸图页码
Pm	Na	Ma	i	FRa	fB				质量
[kW]	[r/min]	[N.m]		[N]					[kg]
22	10	20900	96.53	90500	0.85	JFA JFAF JF JFF	157 157 157 157	Y2200L2-6 Y2200L2-6 Y2200L2-6 Y2200L2-6	860 920 880 990
	11	18600	85.80	98500	0.95
	12	17000	78.46	103100	1.05
	14	14800	68.28	107700	1.20
	10	20300	141.80	92600	0.90	JFA JFAF JF JFF	157 157 157 157	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	810 870 830 940
	12	17900	125.14	100400	1.00
	14	15600	108.49	106800	1.15
	15	13800	96.53	106900	1.30
	17	12300	85.80	105400	1.45
	19	11300	78.46	104000	1.60
	21	9790	68.28	101700	1.85
	24	8640	60.25	99600	2.1
	28	7490	52.24	97000	2.4
	32	6660	46.48	94800	2.7
	37	5740	40.06	91900	3.1
	45	4670	32.55	87800	3.9
	15	14200	98.95	76400	0.85	JFA JFAF JF JFF	127 127 127 127	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	550 590 590 630
	17	12500	87.31	76300	0.95
	19	10800	75.41	75700	1.10
	21	10000	70.07	75300	1.20
	23	9160	63.91	74700	1.30
	26	7930	55.31	73500	1.50
	30	7000	48.80	72300	1.70
	35	6040	42.15	70700	2.0
	25	8330	58.12	45200	0.90	JFA JFAF JF JFF	107 107 107 107	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	410 430 425 450
	29	7280	50.73	45300	1.05
	34	6170	43.03	45100	1.25

	39	5390	37.61	44800	1.40	JFA JFAF JF JFF	107 107 107 107	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	410 430 425 450
	46	4560	31.80	44100	1.70


	43	4850	33.79	44300	1.55	JFA JFAF JF JFF	107 107 107 107	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	400 420 415 440
	53	3950	27.57	43300	2.0
	58	3610	25.14	42800	2.2
	67	3120	21.76	41900	2.5
	76	2750	19.20	41000	2.9
	53	3940	27.44	18700	1.10	JFA JFAF JF JFF	97 97 97 97	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	330 350 335 370
	59	3570	24.92	18900	1.20
	66	3170	22.11	19100	1.35
	73	2880	20.07	19200	1.50
	85	2470	17.25	19100	1.75
	97	2160	15.06	19000	2.0
	115	1830	12.77	18700	2.4
	131	1600	11.16	18400	2.6
22	69	3060	21.32	8990	1.00	JFA JFAF JF JFF	87 87 87 87	Y2180L-4 Y2180L-4 Y2180L-4 Y2180L-4	265 280 270 285
	76	2770	19.31	9430	1.10
	86	2460	17.12	9850	1.20
	95	2220	15.48	10100	1.35
	112	1880	13.12	10400	1.60
	128	1640	11.46	10600	1.85
	153	1370	9.58	10600	2.1
	177	1190	8.29	10100	1.30
	199	1050	7.35	10100	1.45
	220	950	6.65	10000	1.60
	260	810	5.63	9900	1.90
	298	705	4.92	9750	2.2
	356	590	4.12	9500	2.5
