减速电机

SWA280轴装式，空心轴输出斜齿轮―蜗轮蜗杆减速电机外形及安装尺寸

发布日期：2023-12-28 19:35 浏览次数：

SWA280轴装式，空心轴输出斜齿轮―蜗轮蜗杆减速电机外形及安装尺寸(图1) Tel:0312-6784766

SWA280

轴装式，空心轴输出

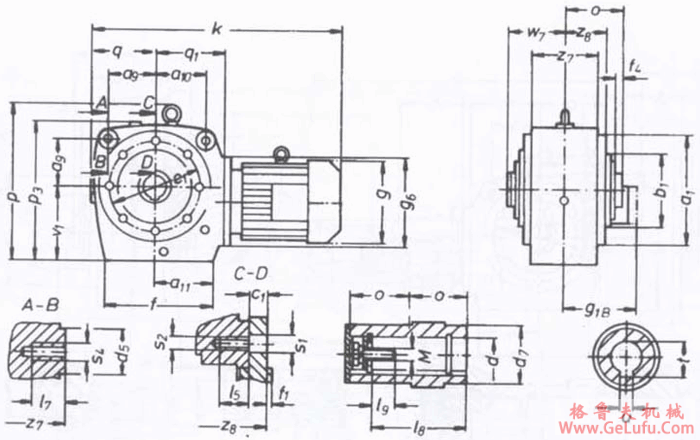

SWA280轴装式，空心轴输出斜齿轮―蜗轮蜗杆减速电机外形及安装尺寸(图2)

Type 型号		a₁ a₉	a₁₀ a₁₁ b₁	c₁ d₅ e₁	f f1 f₄	g	g_1B	g₆	k	l₅ l₇ o	p p₃	q q₁ s₁	s₂ s₄ v₁	w₇ z₇ z₈	d d₇	l₈ l₉	t u	M
SWA280	Y80	384 160	160 225 300	21.5 58 350	370 5 6	175	150	300	727	26 45 150	554 490	202 240 18	M16 M30 285	154 207 125	70 115	270 34	74.9 20	M24 M20
	Y90					212	180		764
	Y100								793
	Y112M					275	210		813
	Y132S								868
	Y132M					275	210		708
	Y160M								967
	Y160L					380	285		1012
	Y180								1072
