YTDT系列电梯用异步电动机技术数据

发布日期：2023-12-28 22:05 浏览次数：

YTDT系列电梯用异步电动机技术数据(图1)

QQ：20275456

主要技术数据

YTDT系列电动机的转矩、转速特性（T-S曲线）（见图1）；电动机采用能耗制动时的特性曲线（低速时绕组通以不同的直流电可获得不同的制动转矩）（见图2）。

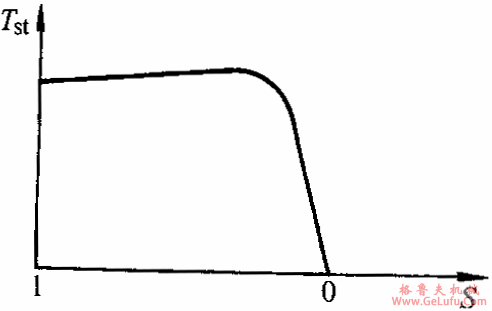

YTDT系列电梯用异步电动机技术数据(图2)

图1

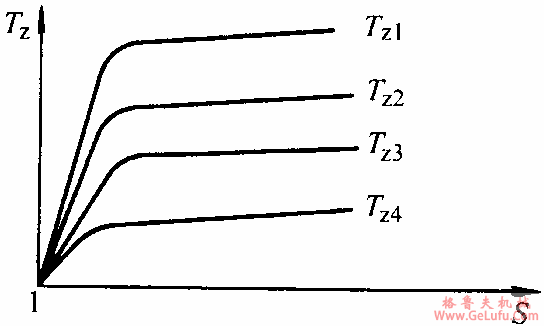

YTDT系列电梯用异步电动机技术数据(图3)

图2

电动机制噪声声压级数据[dB（A）]，见表1。

表1 （单位：dB（A））

型号	4	6	加风机
YTDT200 YTDT225 YTDT250	65 66 68	59 60 62	67 67 70

电动机振动速度有效值：4极小于1.8mm/s，6极小于1.12 mm/s（空载时）。

表2 YTDT系列主要技术数据表（380V，50Hz）

型号	额定功率 /kW	额定电压 /V	额定电流 /A	同步转速 /（r/min）	堵转转矩		堵转电流		转差率（％）
					额定转矩		额定电流
					高速	低速	高速	低速	高速	低速
YTDT200M1-4/6 200M2-4/16 200M-6/24 200L-4/16 200L-6/24 225M1-4/16 225M2-4/16 225M1-6/24 225M2-6/24 225L1-4/16 225L2-4/16 225L-6/24 250M1-4/16 250M2-4/16 250M1-6/24 250M2-6/24 250L1-4/16 250L1-624 250L2-6/24	4.0 5.5 4.0 7.5 5.5 11 15 7.5 11 18.5 22 15 25 30 18.5 22 37 25 30	380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380 380	12 15 12 20 15 26 36 23 30 43 49 38 55 63 45 52 82 58 69	1500 1500 1000 1500 1000 1500 1500 1000 1000 1500 1500 1000 1500 1500 1000 1000 1500 1000 1000	2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2 2.2	1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6	4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4	1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5	8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12 8～12	13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20 13～20

注：表中的功率、电流、转速指高速时的数值。
