一、概述

YGD型三相异步电动机是一种高起动转矩，低起动电流的笼型异步电动机。

该电动机保留了笼型电动机的优点，又使较差的起动性能得到了改善，基本上达到了绕线转子异步电动机加起动变阻器所具有的起动性能。

电动机特别适合用于即要起动电流小，又要起动转矩大的场合，如牵引、球蘑机、输油设备等，广泛用于冶金、矿山、石油等部门。

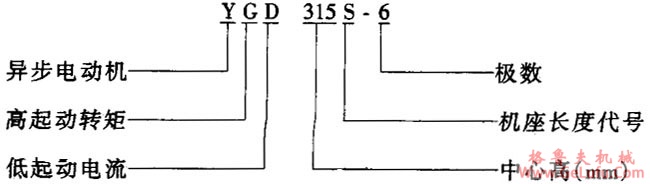

型号含义

电动机的额定电压为380V，额定功率为50H_Z工作制为连续S1。

二、结构简介

电动机的外壳防护等级为IP44。安装结构型式为IMB3。

定子铁心采用冷轧无取向硅钢片，绕组采用高强度聚酯包线。

电动机的机座与端盖均由铸铁制成。机座外表面有散热片。

轴承采用滚动轴承。

接线盒位于机座右侧（从轴伸端看），接线管口有螺纹锁紧装置，接线盒盖和底座之间及接线盒与机座之间均有橡胶密封圈，保证密封性能。
