YQS2系列井用潜水三相动机概述及结构简介

发布日期：2023-12-28 21:23 浏览次数：

YQS2系列井用潜水三相动机概述及结构简介(图1)

www.gelufu.com

一、概述

YQS2系列井用潜水三相异步电动机是新设计的驱动井用潜水泵用的充水式井用三相异步电动机。该电动机与井用潜水泵配套，组成井用潜水泵，可潜入井下水中工作，吸取深层的地下水，是农业灌溉、工矿企业供水和高原山区及地下水位下降的地区抽取地下水的设备，亦可与引进德国RITZ65、66系列高效潜水泵配套性能好，使用广泛。

该电动机因为采用了机械密封、薄壁结构、高性能推力轴承及电机内部充填防锈液等措施。所以该电动机具有结构紧凑、使用维护方便和寿命长等特点，并且效率和技术性能指标均以达到国外同类产品水平。

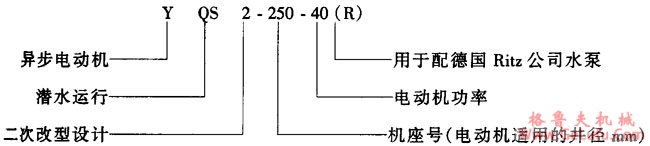

型号含义

二、结构简介

该电动机为冲水式密封结构，与潜水泵组合，立式运行。电动机内腔密封充满清水或防锈液，电动机主要由定子、转子、密封件、轴承、调节囊等部件组成。

电动机与潜水泵的联接法兰有两种，一种用于国产的QJ泵型潜水泵，另一种用于联结引进的德国Ritz公司的潜水泵。电动机采用防水电缆引至地面与电源相接。

电动机定子绕组采用优质聚乙烯尼龙护套耐水电磁线穿绕而成，有良好的绝缘和耐水性能。转子采用铜条。

导轴承采用水润滑轴承，止推轴承采用DAP水润滑止推轴承。

引出电缆为潜水电动机专用扁电缆。
