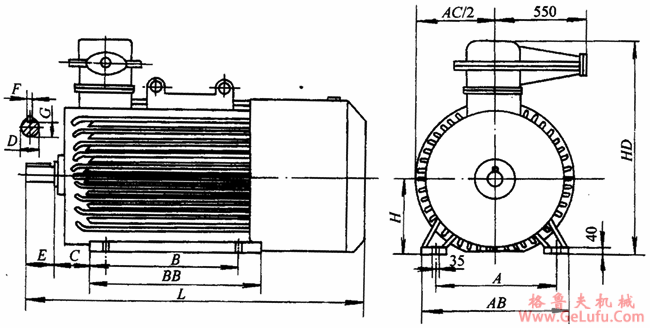

YB系列外形及安装尺寸图(H400~
电话:0312-6784766
|
中 心 高 |
安装尺寸 |
外形尺寸 | |||||||||||||
|
A |
B |
C |
D |
E |
F |
G |
H |
键宽 |
键高 |
AB |
AC/2 |
BB |
HD |
L | |
|
S1
400 -2
S2 |
686 |
900 |
280 |
75 |
140 |
20 |
67.5 |
400 |
20 |
12 |
850 |
420 |
1160 |
1160 |
1780 |
|
S1
400 -4~8
S2 |
90 |
170 |
25 |
81 |
25 |
14 |
1800 | ||||||||
|
M1
400 -2
M2 |
1000 |
75 |
140 |
20 |
67.5 |
20 |
12 |
1260 |
1880 | ||||||
|
M1
400 -4~8
M2 |
90 |
170 |
25 |
81 |
25 |
14 |
1900 | ||||||||
|
S1
450S2 -2
S3 |
750 |
900 |
315 |
85 |
170 |
22 |
76 |
450 |
22 |
14 |
900 |
475 |
1160 |
1255 |
1990 |
|
S1
450S2 -4~10
S3 |
100 |
210 |
28 |
90 |
28 |
16 |
2060 | ||||||||
|
M1
450 -2
M2 |
1000 |
85 |
170 |
22 |
76 |
22 |
14 |
1260 |
2110 | ||||||
|
M1
450 -4~10
M2 |
100 |
210 |
28 |
90 |
28 |
16 |
2180 | ||||||||
