一、概述

YA系列增安型中型三相导步电动机，适合于含有爆炸性气体环境中使用，Ⅱ类电气设备的允许最高表面温度为T1（450℃）、T2（300℃）等，是为石油、化工、煤炭等行业加氢压缩机配套的产品。

访产品严桥执行国家标准GB755―1987《旋转电机基本技术要求》。电机防爆性能符合GB3836．1―1983《爆炸性环境用防爆电气设备通用要求》及GB3836．3―1983《爆炸性环境用防爆电气设备增安型电气设备“e”》的规定。

电压6kV；频率为50Hz；运行方式为连续运行工作（S1）；环境温度―21～+40℃，海拔不超过1000m；F级绝缘；防护等级IP44、IP54、IPW54；冷却方式：对H355机座号，为不带内循环通风的自扇冷却IC141方式；对H400机座号及以上，不带内循环的自扇冷却IC151方式。

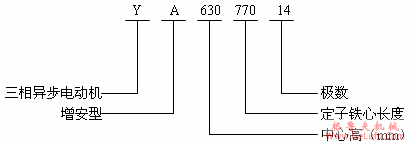

型号含义 gelufu.com

YA系列增安型中型高压三相异步电动机概述及结构简介（6kV或10kV）(图2) fax:0312-6784733

二、结构简介

YA第增安型中型电动机采用钢板焊接箱式机座，有足够的强度，定子铁心用DW465-50优质冷轧无取向硅钢片叠成，具有高导磁、低损耗等特点。

对H355～450、H630中心高基本安装型式为B3型，其中H355及H400中心高可制成V1型，对H630中心高也可制成IM7211型或IM7311型。

H355～450、H630中心高，采用滚动轴承，带注排润滑油装置，其中H630中心高，也可制成座式滑动轴承结构，带油环自润滑。如用户需要，滚动轴承结构中，H450-2极高速电动机亦可制成稀油润滑装置。
