电机

YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）

发布日期：2023-12-28 21:06 浏览次数：

YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）(图1) www.gelufu.com

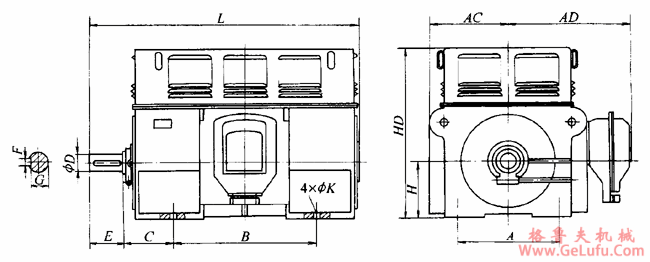

YFQF系列IPW23电动机外形及安装尺寸

www.gelufu.com.cn

YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）(图2)

格鲁夫丝杆升降机

（单位：mm）
型 号
A
B
C
D
E
F
G
H
K
AC
AD
HD
L
YFQF400-4、6
710
1000
335
110
210
28
100
400
35
560
835
1200
1860
YFQF450-4
800
1120
355
120
210
32
109
450
35
620
895
1350
2035
YFQF450-6、8
800
1120
355
130
250
32
119
450
35
620
895
1350
2075
YFQF500-4
900
1250
475
130
250
32
119
500
42
690
965
1500
2220
YFQF500-6、8
900
1250
475
140
250
36
128
500
42
690
965
1500
2220
YFQF560-4
1000
1400
500
150
250
36
138
560
42
750
1050
1800
2900
YFQF560-6、8
1000
1400
500
160
300
40
147
560
42
750
1050
1800
2900
YFQF630-4
1120
1600
530
170
300
40
157
630
48
830
1165
2000
3100
YFQF630-6、8
1120
1600
530
180
300
45
165
630
48
830
1165
2000
3100
YF630-8/10
1120
1600
530
170
300
40
157
630
48
830
1165
2000
2960
YF630-8/10
1120
1600
530
170
300
40
157
630
48
830
1165
2000
3100
YF710-10/12
1400
1800
530
200
350
45
185
710
56
1300
1320
2200
3000
注：表中YF630-8/10、710-10/12外形图与YFQF系列相同，因此放在一起编写，YF系列，防护等级为IP23。

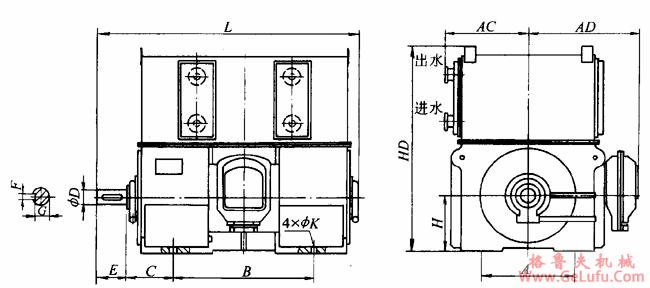

YFSK系列（IP44）电动机外形及安装尺寸
YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）(图3)
（单位：mm）
型 号
A
B
C
D
E
F
G
H
K
AC
AD
HD
L
YFSK400-4、6
710
1000
335
110
210
28
100
400
35
580
835
1495
1860
YFSK450-4
800
1120
355
120
210
32
109
450
35
630
895
1595
2035
YFSK450-6、8
800
1120
355
130
250
32
119
450
35
630
895
1595
2075
YFSK500-4
900
1250
475
130
250
32
119
500
42
690
965
1795
2220
YFSK500-6、8
900
1250
475
140
250
36
128
500
42
690
965
1795
2220
YFSK560-4
1000
1400
500
150
250
36
138
560
42
765
1050
2550
2900
YFSK560-6、8
1000
1400
500
160
300
40
147
560
42
765
1050
2550
2900
YFSK630-4
1120
1600
530
170
300
40
157
630
48
830
1165
2850
3100
YFSK630-6/8
1120
1600
530
180
300
45
165
630
48
830
1165
2850
3100
YFSK630-8/10
1120
1600
530
170
300
40
157
630
48
830
1165
2000
2960
YFSK630-8/10
1120
1600
530
170
300
40
157
630
48
830
1165
2000
3100
YFSK710-10/12
1400
1800
530
200
350
45
185
710
56
1300
1320
2200
3000
注：表中YFKS630-8/10、710-10/12外形图与YFKS单速电动机相同，因此放在一起编写，YFKS630-8/10、710-10/12防护等级为IP44（水冷）。

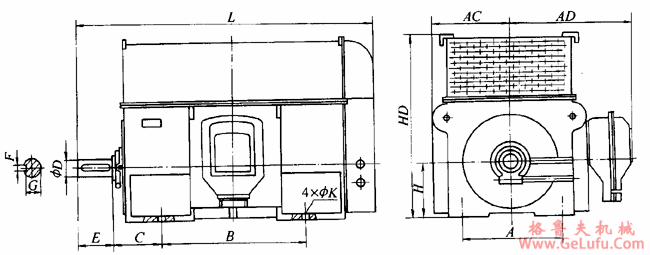

YFKK系列（IP44、IP54（空冷）电动机外形及安装尺寸
YFQF、YFSK、YFKK系列火电设备风机专用三相异步电动机外形及安装尺寸（6KV）(图4)
型 号
A
B
C
D
E
F
G
H
K
AC
AD
HD
L
YFKK400-4
710
1000
335
110
210
28
100
400
35
560
835
1260
2030
YFKK450-4
800
1120
355
120
210
32
109
450
35
620
895
1430
2200
YFKK450-6
800
1120
355
130
250
32
119
450
35
620
895
1430
2240
YFKK500-4
900
1250
475
130
250
32
119
500
42
690
965
1600
2430
YFKK500-6、8
900
1250
475
140
250
36
128
500
42
690
965
1600
2430
YFKK560-4
1000
1400
500
150
250
36
138
560
42
765
1050
2400
3300
YFKK560-6、8
1000
1400
500
160
300
40
147
560
42
765
1050
2400
3300
YFKK630-4
1120
1600
530
170
300
40
157
630
48
830
1165
2700
3600
YFKK630-6、8
1120
1600
530
180
300
45
165
630
48
830
1165
2700
3600
YFKK710-6
1250
1800
400
180
300
45
165
710
8-φ42
900
1220
2675
3060
YFKK450-4/6
800
1120
355
130
250
32
119
450
35
620
955
1700
2235
YFKK500-6/8
900
1250
475
140
250
36
128
500
42
660
1015
1960
2430
YFKK630-6/8、8/10
1180
1600
475
140
250
―
―
630
8-φ42
850
1200
2445
3000
YFKK710-8/10
1320
1800
500
180
300
―
―
710
8-φ42
950
1380
2160
3330
注：YFKK450-4/6、500-6/8、630-6/8和710-8/10与单速YFKK系列外形相同。
