齿轮减速机

MC系列硬齿面中型齿轮减速机外形及安装尺寸(3级斜齿轮减速机水平安装)

发布日期：2023-12-28 19:17 浏览次数：

MC系列硬齿面中型齿轮减速机外形及安装尺寸(3级斜齿轮减速机水平安装)(图1) QQ：47447450

3级斜齿轮减速器
水平安装

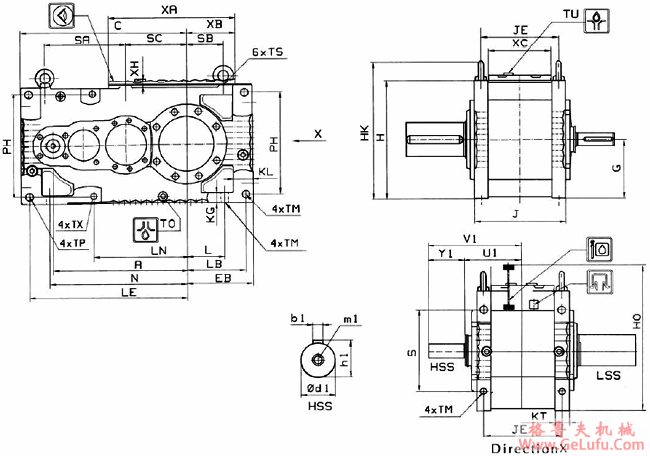

MC系列硬齿面中型齿轮减速机外形及安装尺寸(3级斜齿轮减速机水平安装)(图2)
插图仅仅作为例子，不是严格的装配关系。
重量和油量仅是指导值。
规格
箱体尺寸(mm)
A
C
EBhⅡ
GhⅡ
H
HK
HO
JhⅡ
JE
KG
KL
KT
L
LB
LE
LN
N
PH
S
SA
SB
SC
02
03
368
408
467
513
195
207
160
180
320
360
382
422
380
445
260
274
212
228
28
28
68
68
45
45
98
110
170
182
442
488
263
306
369
416
270
310
206
246
206
246
114
122
175
181
04
05
444
486
558
605
229
240
200
215
400
430
462
500
510
565
314
329
260
279
30
34
71
71
50
50
122
136
201
212
524
575
337
340
449
499
344
374
260
296
260
296
147
136
218
218
06
07
529
575
665
720
270
295
235
265
470
530
540
620
605
695
356
380
292
316
40
40
88
91
64
64
141
150
235
260
627
685
376
415
533
575
400
454
308
350
308
350
141
150
252
242
08
09
630
694
803
872
322
335
300
335
600
670
690
779
760
870
431
451
353
373
52
52
103
103
78
78
174
187
280
293
757
826
458.5
527.5
651
720
516
586
406
476
406
476
174
187
255
254
规格
箱体尺寸(mm)
HSS尺寸(mm)
重量
油量
TU
TM
TO
TP H9
TX
TS
XA
XB
XC
XH
U1
Y1
V1
φd1
b1
h1
m1
kg
l
02
03
R1
R1
24
24
R3/4
R3/4
24
24
M20
M20
35
35
M16
M16
32
32
355
384
135
147
182
196
18
18
170
177
120
120
290
297
32k6
38k6
10h9
10h9
35
41
M12
M12
222
292
13
17
04
05
R1
R1
28
28
R3/4
R3/4
28
28
M24
M24
42
42
M16
M20
32
35
430
460
168
182
211
226
22
22
197
205
130
135
327
340
38k6
48k6
10h9
14h9
41
51.5
M12
M16
296
517
24
34
06
07
R1
R1
33
33
R1
R1
33
33
M30
M30
53
53
M20
M24
35
42
525
561
195
219
248
262
22
22
218
230
140
140
358
370
48k6
50k6
14h9
14h9
51.5
53.5
M16
M16
614
797
45
53
08
09
R1
R1
39
39
R1
R1
39
39
M30
N30
53
53
M24
M30
42
53
597
652
234
247
289
309
22
22
256
266
160
160
416
426
55m6
60m6
16h9
18h9
59
64
M20
M20
1085
1297
68
85

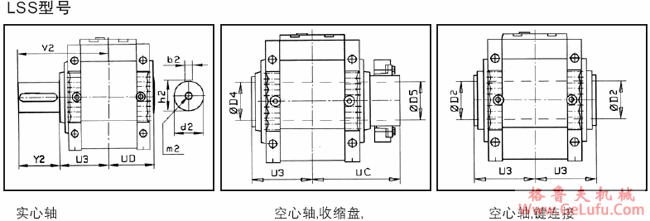

MC系列硬齿面中型齿轮减速机外形及安装尺寸(3级斜齿轮减速机水平安装)(图3)
规格
LSS尺寸(mm)
d2
b2
h2
m2
Y2
V2
U3
UC
UD
φD2　
φD4
φD5
02
03
80m6
100m6
22h9
28h9
85
106
M20
M24
140
170
304
341
164
171
257
274
156
163
80js7/H8
95js7/H8
86js6/H7
101js6/H7
85js6/H7
100js6/H7
04
05
105m6
120m6
28h9
32h9
111
127
M24
M24
210
210
403
411
193
201
302
311
187
193
105js7/H8
115js7/H8
111js6/H7
121js6/H7
110js6/H7
120js6/H7
06
07
130m6
140m6
32h9
36h9
137
148
M24
M24
220
250
434
478
214
228
331
354
210
224
125js7/H8
135js7/H8
131js6/H7
141js6/H7
130js6/H7
140js6/H7
08
09
160m6
170m6
40h9
40h9
169
179
M24
M24
250
310
504
574
254
264
397
407
246
262
150js7/H8
165js7/H8
151js6/H7
166js6/H7
150js6/H7
165js6/H7

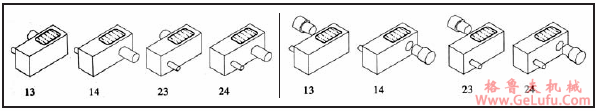

轴的位置 手机：13331225020

MC系列硬齿面中型齿轮减速机外形及安装尺寸(3级斜齿轮减速机水平安装)(图4) 格鲁夫丝杆升降机
