SP系列圆锥齿轮换向机选用

发布日期：2023-12-28 19:17 浏览次数：

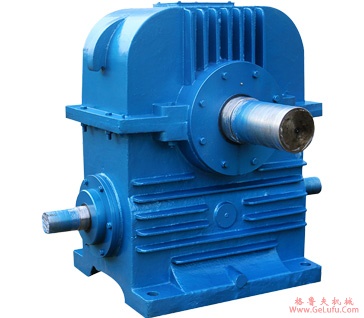

SP系列圆锥齿轮换向机选用(图1)

邮箱：china@gelufu.com

换向器的选用

1输入功率的确定

1.1按输入功率选择

换向器的负载功率为P2。当换向器每小时启动次数小于20次，尖峰负荷为额定负荷的1.5倍时，换向器的许用输入功率计算公式为P2n=P2×KA×s。当换向器每小时启动次数为21-60次，换向器的许用输入功率计算公式为P2n=1.2×P2×KA×s。经计算所得的P2n必须小于或等于换向器额定输入功率Pn

1.2热功率校核

换向器应经热功率校核计算，散热功率不够时须加冷却装置。

如果换向器的负载功率P2大于其热功率PG，必须加冷却装置。热功率PG是按照环境温度为20℃、每天动转10小时、小时负荷率为100%时给出的。校核热功率时须用P2乘环境温度系数f1和小时负荷系数f2，计算结果如果大于热功率表中PG数值，则换向器必须采取冷却措施。

2换向器选用步骤：

（1）选择换向器的类型；

a确定原动机类型；额定输入功率P1；输入转速n1；

b确定负载类型、其功率P2和转速n2；

c确定所需的传动比i=n1/n2。

（2）原动机和工作机的工况

a 确定原动机和按表11确定换向器的载荷类型；

b确定平均每日工作小时数；

c每小时启动次数及小时负荷率；

d按表8确定换向器安全系数s。

（3）换向器使用环境

a环境温度℃；

b安装空间、灰尘、湿度及周围温度（辐射热）对换向器的影响。

（4）原动机和换向器的连接方式

a原动机与换向器连接方式（用柔性联轴器连接、三角带或扁平皮带连接）；

b输入轴的径向力。

（5）换向器输出部分连接

a通过柔性联轴器连接或浮动的齿式联轴器连接；

b附加在输出轴上的径向力。

（6）换向器安装方式

a确定换向器在原动机和工作机之间的安装形式。

（7）是否用于增速

（8）水冷方式

a冷却水为自来水或海水；

b进水温度

工况系数KA

原动机	每日工作小时	载荷性质
原动机	每日工作小时	U	M	H
电动朵气轮机水力机	-3 ＞3-10 ＞10	0.8 1.0 1.25	1 1.25 1.5	1.5 1.75 2
4～6缸活塞发动机	-3 ＞3-10 ＞10	1 1.25 1.5	1.25 1.5 1.75	1.75 2 2.25
1～2缸活塞发动机	-3 ＞3-10 ＞10	1.25 1.5 1.75	1.5 1.75 2	2 2.25 2.5

环境温度系数f1

无冷却 PG×f1	环境温度（℃）
无冷却 PG×f1	10	20	30	40	50
f1	1.2	1	0.87	0.75	0.64

换向器安装系数

重要性与安全要求	一般设备，换向器失效仅引起单机停产且易更换备件	重要设备，换向器失效引起机组生产线或全厂停产	高度安全要求，换向器失效引起设备、人身事故
s	1.1～1.3	1.3～1.5	1.5～1.7

小时负荷率系数f2

无冷却 PG×f2	小时负荷率（%）
无冷却 PG×f2	100	80	60	40	20
f2	1	1.2	1.4	1.6	1.8
