VFR63..P系列蜗轮蜗杆减速机外观总览
VFR63..P系列蜗轮蜗杆减速机外形及安装尺寸 传真：0312-6784733
VFR63..P系列作为VF系列蜗轮蜗杆减速机中的重要一员，以其紧凑的结构、可靠的传动性能和灵活的安装方式，广泛应用于包装机械、食品加工、物流输送等对空间布局有严格要求的工业领域。本系列减速机采用经典的蜗轮蜗杆传动设计，具备单级传动即可实现大速比、输出扭矩大、运行平稳且自锁性好的核心优势。 WX:grove_company
格鲁夫齿轮箱
QQ：47447450

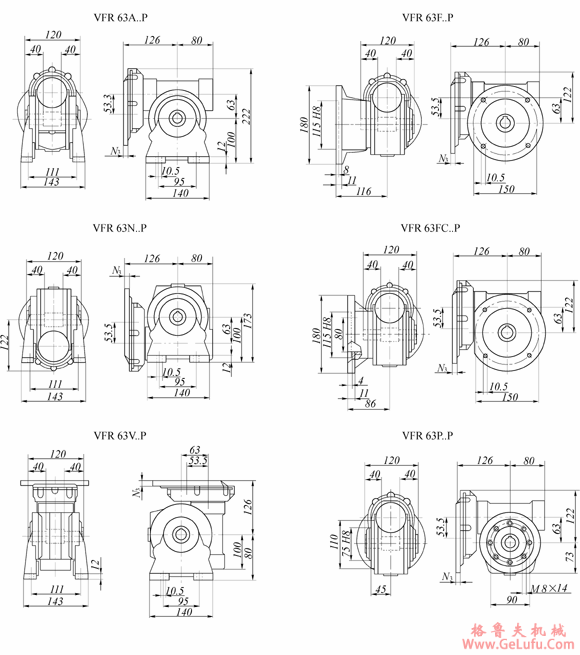

上图清晰地展示了VFR63..P系列减速机的三维外形轮廓与关键接口位置。从外观上看，该系列减速机箱体结构坚固，表面经过防腐处理，确保了在恶劣工业环境下的耐用性。其输入轴与输出轴呈垂直交错布置，这种设计极大地节省了设备的安装空间，使得整套传动系统布局更为合理高效。 Mobile:13331225020

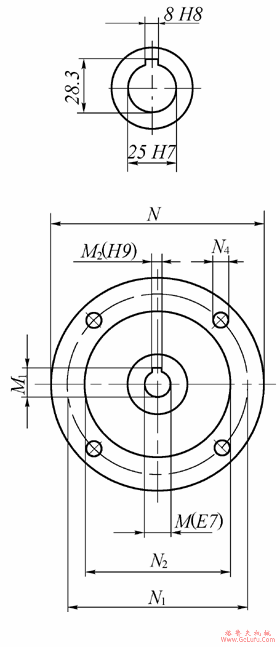

在安装尺寸方面，精确的机械接口是确保减速机与驱动电机、工作机可靠联接并高效传递动力的基础。下方表格详细列出了VFR63..P系列中VFR63_P71B5型号的具体安装尺寸与重量参数，为工程师进行设备选型和集成设计提供了关键数据支撑。 格鲁夫配件
|
A.N.V
F.FC.P |
VFR63 | ||||||||
|
M |
M1 |
M2 |
N |
N1 |
N2 |
N3 |
N4 |
kg | |
|
VFR63_P71B5 |
14 |
16.3 |
5 |
160 |
130 |
110 |
10 |
M8×20 |
9 |
解读上表数据，例如，安装孔距N（160mm）和N1（130mm）定义了减速机底脚的安装定位尺寸，用户在设计安装底板时需严格参照此数据以确保对中精度。参数N4“M8×20”指明了安装螺栓的规格，建议使用8.8级及以上强度的螺栓，并按照推荐的扭矩拧紧，以保证设备运行时的稳定性。整机重量9kg，体现了该型号在保证结构强度的同时，也兼顾了轻量化，便于搬运与安装。
在实际安装过程中，除了关注这些核心尺寸，还需注意以下几点：首先，应确保安装基座平整、坚固，能有效吸收振动；其次，输入轴与电机轴的联接需采用合适的联轴器，并严格保证两轴的同轴度，以延长使用寿命并减少噪音；最后，对于输出轴端，需根据负载特性选择合适的键联接或法兰联接方式。VF系列蜗轮蜗杆减速机通常提供多种输出轴形式（实心轴、空心轴带键、空心轴带锁紧盘等）以适应不同的应用场景，用户在选型时应予以明确。
正确理解和应用VFR63..P系列蜗轮蜗杆减速机的外形及安装尺寸，是确保其性能充分发挥、系统稳定运行的步。建议工程师结合完整的官方技术手册，综合考虑扭矩、速比、热功率等参数，完成最终的选型与安装设计。
