PC系列齿轮减速机的电机安装及润滑油

发布日期：2023-12-28 19:01 浏览次数：

PC系列齿轮减速机的电机安装及润滑油(图1)

WX:grove_company

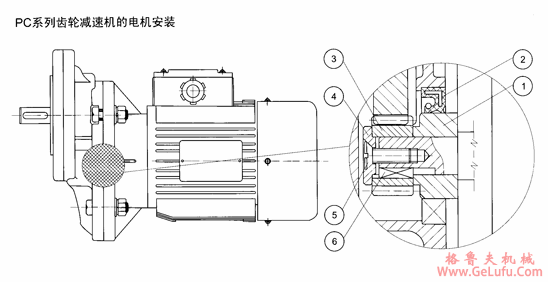

PC系列齿轮减速机的电机安装：

QQ：47447450

为了正确将小齿轮安装在电机轴上，请遵循以下几点要求：

1、全面清洗电机的输出轴。

2、取下电机轴出轴上的平键。

3、加热轴套①至100℃~120℃，按下图示将轴套①装在电机的输出轴上。

4、在电机输出轴上换上新的异型平键⑥（非标平键）。

5、参考装轴套①的方法装上小齿轮③。

6、装上垫圈④，拧紧沉头螺钉⑤。（沉头螺钉要涂上螺纹紧固胶防松）

7、因PC减速机已注满润滑油，小心取出图示②处密封端盖。（PC减速机出厂时配了电机，无此工序。）

8、装上图示②骨架油封和电机，注意不要损坏骨架油封。

注意：PC系列减速机所采用的是高质量的标准电机，可保证电机无振动，低噪音运行。

PC系列齿轮减速机的电机安装：

PC系列齿轮减速机的润滑油：

PC系列减速机采用2#极压锂基钙润滑脂润滑（长期性），可按说明书上规定的位置安装。

PC系列减速机采用2#极压锂基钙润滑脂适用的工作范围-20℃~+50℃

减速机型号	PC063	PC071	PC080	PC090
B3、B8 B6、B7 V5、V6	0.05L	0.07L	0.15L	0.15L

注：润滑油的油量单位（升）
