齿轮减速机

RV4型减速机外形及安装尺寸

发布日期：2023-12-28 18:58 浏览次数：

RV4型减速机外形及安装尺寸(图1) Mobile:13331225020

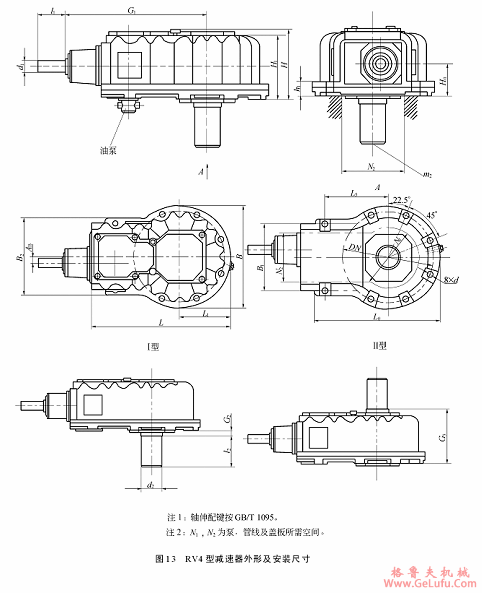

3.3.10 RV4型减速器外形及安装尺寸如图13、表18所示。
RV4型减速机外形及安装尺寸(图2)
表18 RV4型减速器外形及安装尺寸
mm
规格
L
B
H
H1
H0
AB
L1
G1
输入轴
i
d1
l1
i
d1
l1
04
816
560
≈400
338
188
78
280
691
≤180
45m6
110
≥200
35m6
80
05
886
620
≈400
338
188
78
310
731
≤160
45m6
110
≥180
35m6
80
06
945
670
≈500
435
240
79
335
810
≤140
45m6
110
≥160
35m6
80
07
1035
750
≈600
435
240
79
375
860
≤180
45n6
110
≥200
35m6
80
07a
1109
810
≈600
450
245
97
405
944
≤250
55n6
110
≥280
45m6
110
08
1214
840
≈600
450
245
97
420
1004
≤280
55n6
110
≥315
45m6
110
09
1305
900
≈650
580
315
99
450
1100
≤112
70m6
140
≥125
55m6
110
10
1500
1000
≈700
635
350
133
500
1315
≤160
85m6
170
≥180
70m6
140
11
1700
1200
≈700
635
350
133
600
1415
≤200
85m6
170
≥224
70m6
140
规格
输出轴
底座和地脚螺栓
质量kg
d2
L2
G2
G3
m2
L0
B2
d
DN
B1
LS
h1
N1
N2
04
110n6
210
35
440
M24
695
440
M24
500
380
375
70
350
280
≈498
05
130n6
250
35
440
M24
770
440
M24
570
390
410
70
400
280
≈622
06
140n6
250
35
515
M30
890
540
M30
590
460
500
85
400
320
≈830
07
160n6
300
35
600
M30
980
630
M30
670
540
550
85
480
320
≈950
07a
160n6
300
40
600
M30
980
630
M30
730
540
550
85
560
380
≈1085
08
180n6
300
40
600
M30
1040
650
M36
740
560
610
100
560
380
≈1460
09
200n6
350
40
670
2M24
1170
730
M36
800
630
660
100
600
460
≈1930
10
220n6
350
40
740
2M24
1360
860
M42
900
760
800
120
700
580
≈3000
11
240n6
350
40
740
2M30
1560
860
M42
1100
760
900
120
840
580
≈3660
