BYD型摆线针轮油冷式电动滚筒外形及安装尺寸图

发布日期：2023-12-28 20:37 浏览次数：

BYD型摆线针轮油冷式电动滚筒外形及安装尺寸图(图1)

电话：0312-6784766

外形及安装尺寸图邮箱：china@gelufu.com

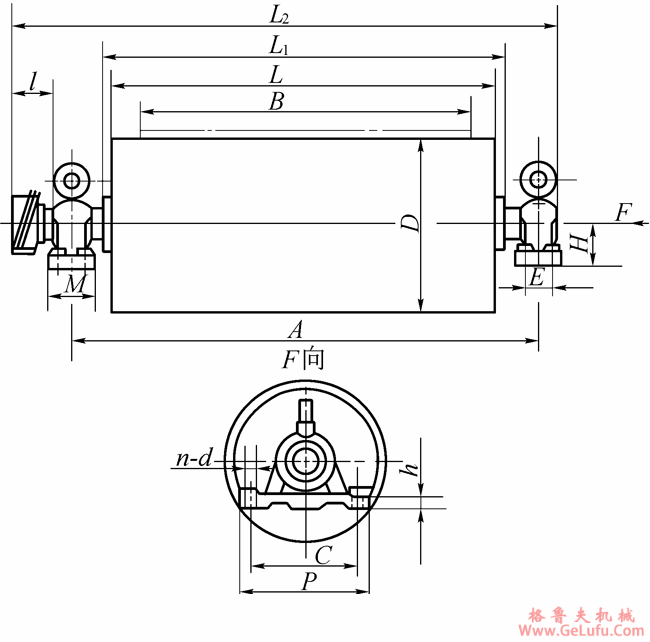

BYD型摆线针轮油冷式电动滚筒外形及安装尺寸图(图2) mail:china@gelufu.com

安装尺寸表 Mobile:13331225020

D	B	A		L	L₁	L₂	l	H	M	P	E	C	h	d	n
		具体尺寸	极限偏差
320	500	850	±1.5	600	≤750	≤1040	95	120	90	340	0	280	35	27	4
	650	1000		750	≤900	≤1190
400	500	850		600	≤750	≤1040
	650	1000		750	≤900	≤1190
500	500	850		600	≤750	≤1080	115	100	70
	650	1000		750	≤900	≤1240		120	90
	800	1300		950	≤1110	≤1540
630	650	1000		750	≤900	≤1240
	800	1300		950	≤1110	≤1630	160	140	130	400	80	330
	1000	1500	±2.0 Mobile:13331225020 ±1.5	1150	≤1310	≤1830
	1200	1750		1400	≤1560	≤2080		160	160	440	90	360	50	34	8
	800	1300		950	≤1110	≤1630		140	130	400	80	330	35	27
800	1000	1500	±2.0	1150	≤1310	≤1830		160	160	440	90	360	50	34
	1200	1750		1400	≤1560	≤2080
	1400	2000		1600	≤1760	≤2330
