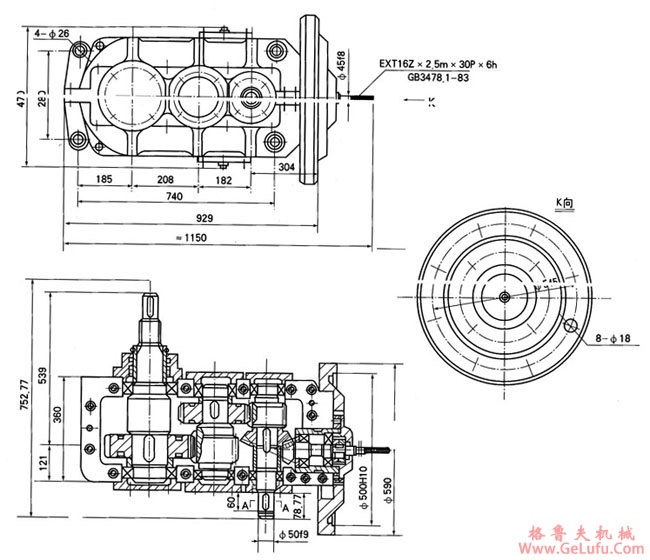

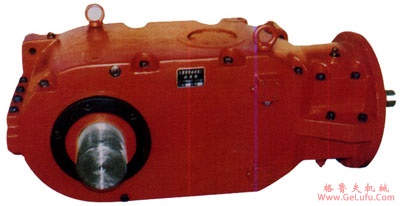

SGW―40T减速机 | |||||||||
|
件速级别 |
级 |
第二级 |
第三级 |
电机功率 | |||||
|
主动 |
从动 |
主动 |
从动 |
主动 |
从动 | ||||
|
齿数 |
11 |
12 |
17 |
54 |
15 |
44 |
40KW | ||
|
模数 |
Ms=7.75 |
Mn=5 |
Mn=7 |
总传动比 | |||||
|
传动比 |
2.6364 |
3.1765 |
2.9333 |
i总=24.564 | |||||
|
入轴结构尺寸 |
EXT16Z×2.5m×30P×6h |
重量 | |||||||
|
出轴结构尺寸 |
φ90h8 |
500公斤 | |||||||
|
配件目录 | |||||||||
|
序号 |
名称 |
图号 |
单位 |
材料 |
重量（kg） | ||||
|
1 |
箱体 |
IST010200-13/14 |
套 |
HT250 |
340 | ||||
|
2 |
一轴总成 |
|
套 |
|
25.4 | ||||
|
3 |
二轴总成 |
|
套 |
|
29.63 | ||||
|
4 |
三轴总成 |
|
套 |
|
49.54 | ||||
|
5 |
四轴总成 |
|
套 |
|
117.64 | ||||
|
6 |
轴圆弧伞齿轮 |
IST0102-01-1 |
件 |
20CrMnTi |
9.6 | ||||
|
7 |
圆弧伞齿轮 |
IST010202-3 |
件 |
20CrMnTi |
8.8 | ||||
|
8 |
轴斜齿轮 |
IST010202-1 |
件 |
20CrMnTi |
13.5 | ||||
|
9 |
斜齿轮 |
IST010203-2 |
件 |
20CrMnTi |
24.6 | ||||
|
10 |
轴齿轮 |
IST010203-1 |
件 |
20CrMnTi |
16.1 | ||||
|
11 |
正齿轮 |
IST010204-2 |
件 |
20CrMnTi |
42.5 | ||||
|
12 |
输出轴 |
IST010204-3 |
件 |
40Cr |
44.5 | ||||
|
13 |
法兰盘 |
IST010200-1A |
件 |
HT250 |
5.8 | ||||
|
14 |
一轴轴承盖 |
IST0102-01-5 |
件 |
HT150 |
4 | ||||
|
15 |
调整螺母 |
IST0102-01-2 |
件 |
45 |
1.56 | ||||
|
16 |
轴承套 |
IST0102-01-3 |
件 |
45 |
8 | ||||
|
减速器主要参数表 | ||||
|
减速级别 |
主动轮 |
从动轮 |
螺旋角变位系数 |
传动比 |
|
级 |
11 |
29 |
|
2.634 |
|
第二级 |
17 |
54 |
|
3.177 |
|
第三级 |
15 |
44 |
|
2.933 |
|
总传动比 |
24.564 | |||
