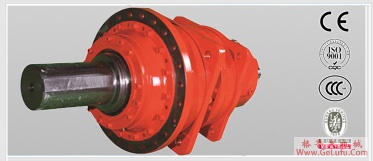

行星齿轮减速机

TRZ125、TRZ145、TRZ175、TRZ215、TRZ255、TRZ300、TRZ350、TRZ400、TRZ450、TRZ500、TRZ550、TRZ600、TRZ670、TRZ750、TRZ840、TRZ950、TRZ1070、TRZ1200、TRZ1350、型减速机外形及安装尺寸

发布日期：2023-12-28 19:57 浏览次数：

TRZ125、TRZ145、TRZ175、TRZ215、TRZ255、TRZ300、TRZ350、TRZ400、TRZ450、TRZ500、TRZ550、TRZ600、TRZ670、TRZ750、TRZ840、TRZ950、TRZ1070、TRZ1200、TRZ1350、型减速机外形及安装尺寸(图1) 电话：0312-6784766

TRZ型三环减速器外形及安装尺寸

格鲁夫减速机

TRZ125、TRZ145、TRZ175、TRZ215、TRZ255、TRZ300、TRZ350、TRZ400、TRZ450、TRZ500、TRZ550、TRZ600、TRZ670、TRZ750、TRZ840、TRZ950、TRZ1070、TRZ1200、TRZ1350、型减速机外形及安装尺寸(图2) mail:china@gelufu.com

规格	中心尺寸			轮廓尺寸				地脚螺栓
规格	a	a₁	H₀	H	L₁	L₅	L₉	d	n	k	L₂	L₃	L₄	L₆	L₇	L₈
125	125	45	115	258	320	200	80	M12	4	16	145	60		170	50
145	145	55	130	291	390	230	92.5	M16	4	18	170	70		185	60
175	175	60	165	367	470	255	117.5	M16	4	20	205	90		210	60
215	215	70	200	433	550	290	150	M20	4	25	245	100		240	70
255	255	80	230	493	630	320	164	M20	6	25	285	100	100	270	70
300	300	95	280	585	750	350	195	M24	6	30	345	120	120	285	80
350	350	115	325	678	860	410	205	M24	6	35	390	120	160	350	90
400	400	135	355	740	950	445	240	M24	8	40	150	120	120	385	100	290
450	450	150	400	825	1100	510	270	M30	8	45	160	120	120	430	100	340
500	500	165	500	1028	1220	570	305	M36	8	55	160	150	150	490	120	410
550	550	180	560	1110	1320	600	325	M36	8	60	200	150	150	530	120	410
600	600	200	630	1270	1460	680	360	M42	8	60	220	180	180	580	150	465
670	670	220	670	1330	1600	720	385	M42	8	70	250	180	180	640	140	500
750	750	250	750	1520	1790	790	425	M48	8	80	280	210	210	690	150	560
840	840	280	840	1666	1980	874	480	M48	10	80	450	250	250	764	150	485
950	950	310	950	1870	2240	1000	520	M56	10	90	500	250	250	870	200	555
1070	1070	340	1060	2100	2480	1030	545	M56	10	90	500	250	250	895	200	675
1200	1200	380	1200	2350	2780	1150	610	M64	10	100	600	250	250	990	250	710
1350	1350	420	1350	2630	3120	1280	680	M64	10	100	600	250	250	1120	250	880

gelufu.com.cn

高速轴伸i≤137.5					高速轴伸i≥144.9					低速轴伸					质量m/kg
D₁	l₁	c₁	b₁	S₁	D₁	l₁	c₁	b₁	S₁	D₂	t	T	c₂	b₂	质量m/kg
14j6	25	16	5	190	10j6	20	11.2	3	185	38k6	58	150	41	10	64
18j6	28	20.5	6	230	12j6	25	13.5	4	230	48k6	82	185	51.5	14	109
22j6	36	24.5	6	255	14j6	25	16	5	245	60m6	105	223	64	18	163
28j6	42	31	8	300	18j6	28	20.5	6	285	75m6	105	235	79.5	20	244
35k6	58	38	10	340	22j6	36	24.5	6	320	90m6	130	275	95	25	360
42k6	82	45	12	405	28j6	42	31	8	365	110m6	165	340	116	28	638
48k6	82	51.5	14	450	35k6	58	38	10	425	130m6	200	395	137	32	850
55m6	82	59	16	450	42k6	82	45	12	450	150m6	200	438	158	36	1350
60m6	105	64	18	489	48k6	82	51.5	14	466	170m6	240	500	179	40	1838
70m6	105	74.9	20	540	55m6	82	59	16	517	180m6	240	510	190	45	2538
75m6	105	79.5	20	575	60m6	105	64	18	575	200m6	280	580	210	45	3475
80m6	130	85	22	680	65m6	105	69	18	655	220m6	280	600	231	50	4600
90m6	130	95	25	740	70m6	105	74.5	20	715	250m6	330	690	262	56	6430
100m6	165	106	28	840	80m6	130	85	22	805	280m6	380	765	292	63	9000
110m6	165	116	28	896	90m6	130	95	25	861	300m6	380	790	314	70	12600
130m6	200	137	32	1021	100m6	165	106	28	986	340m6	450	920	355	80	17650
150m6	200	158	36	1086	110m6	165	116	28	1051	380m6	450	940	395	80	24700
170m6	240	179	40	1238	130m6	200	137	32	1200	420m6	540	1115	437	90	34500
180m6	240	190	45	1316	150m6	200	158	36	1280	460m6	540	1180	479	100	49200

注：订货时请注明输入轴的旋向。 QQ：47447450
