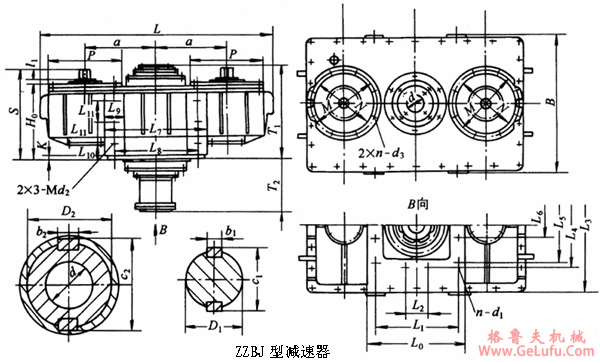

ZZBJ型三环减速机外形及安装尺寸
格鲁夫
格鲁夫丝杆升降机
|
规
格 |
中心
尺寸 |
轮廓尺寸 |
地脚螺栓 |
法兰联接尺寸 |
高速轴伸 |
低速轴伸 |
重量
kg | ||||||||||||||||||||||||||||
|
a |
H0 |
L |
T1 |
T2 |
B |
n-d1 |
K |
L0 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
d2 |
L7 |
L8 |
L9 |
L10 |
L11 |
P |
M |
N |
n-d3 |
D1 |
l1 |
S |
C1 |
b1 |
D1 |
C1 |
b2 |
d | ||
|
255 |
255 |
350 |
970 |
435 |
180 |
560 |
12-18 |
18 |
425 |
350 |
120 |
545 |
360 |
320 |
120 |
M16 |
440 |
350 |
90 |
55 |
100 |
280 |
240 |
200H8 |
6-M16 |
50m6 |
50 |
425 |
57 |
14 |
99 |
111 |
28 |
50 |
460 |
|
350 |
350 |
405 |
1220 |
490 |
235 |
730 |
12-22 |
20 |
535 |
450 |
140 |
715 |
450 |
400 |
140 |
M20 |
550 |
450 |
100 |
60 |
115 |
380 |
340 |
300H8 |
8-M16 |
60m6 |
55 |
480 |
68 |
18 |
149 |
165 |
36 |
70 |
860 |
|
400 |
400 |
442 |
1360 |
530 |
311 |
830 |
12-26 |
24 |
600 |
500 |
140 |
810 |
500 |
450 |
150 |
M24 |
620 |
500 |
120 |
70 |
130 |
440 |
400 |
350H8 |
8-M20 |
70m6 |
55 |
527 |
79 |
20 |
179 |
199 |
45 |
100 |
1400 |
|
450 |
450 |
540 |
1610 |
665 |
340 |
940 |
12-32 |
28 |
1100 |
560 |
200 |
905 |
600 |
700 |
400 |
M30 |
1140 |
1000 |
150 |
80 |
160 |
450 |
400 |
350H8 |
8-M20 |
75m6 |
70 |
640 |
84 |
20 |
239 |
263 |
56 |
150 |
2300 |
