行星齿轮减速机

HZW16、HZDW16、HZW18、HZDW18、HZW20、HZDW20、HZW25、HZDW25、HZW28、HZDW28、HZW31、HZDW31、HZW35、HZDW35、HZW40、HZDW40、HZW45、HZDW45、HZW50、HZDW50、HZW56、HZDW56型垂直出轴混合少齿差行星齿轮减速机型式及主要尺寸JB/T7344-1994

发布日期：2023-12-28 19:30 浏览次数：

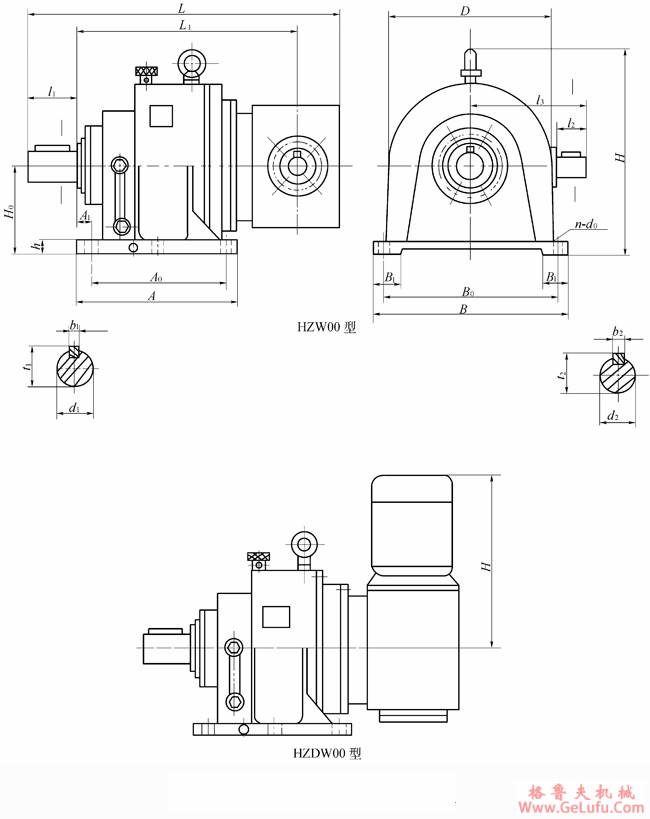

HZW16、HZDW16、HZW18、HZDW18、HZW20、HZDW20、HZW25、HZDW25、HZW28、HZDW28、HZW31、HZDW31、HZW35、HZDW35、HZW40、HZDW40、HZW45、HZDW45、HZW50、HZDW50、HZW56、HZDW56型垂直出轴混合少齿差行星齿轮减速机型式及主要尺寸JB/T7344-1994(图1)

电话：0312-6784766

HZW、HZDW系列垂直出轴混合少齿差行星齿轮减速机型式及主要尺寸

mail:china@gelufu.com

HZW、HZDW型减速器主要尺寸 /mm

规格	安装尺寸										输出轴				输入轴				外形尺寸
规格	H₀	A₀	B₀	A₁	B₁	L₁	ι₃	h	n	d₀	d₁ (m6)	ι₁	b₁	t₁	d₂ (m6)	ι₂	b₂	t₂	A	B	D	L	H	H₂
16	160	240	320	56	60	460	234	25	4	18	60	105	18	64	35	58	10	38	300	360	330	715	365	576
18	180	270	360	60	65	515	234	25	4	22	65	105	18	69	35	58	10	38	335	420	370	770	420	616
20	200	300	400	65	65	537	234	30	4	27	70	105	20	74.5	35	58	10	38	375	450	410	792	470	616
22	224	335	450	71	70	648	308	30	4	22	80	130	22	85	40	82	12	43	415	500	458	953	525	771
25	250	375	500	95	85	708	308	35	4	26	95	130	25	100	40	82	12	43	475	560	510	1013	590	811
28	280	420	560	100	90	812	389	40	4	26	110	165	28	116	60	105	18	64	530	630	570	1202	645	945
31	315	475	630	120	105	847	389	45	6	26	120	165	32	127	60	105	18	64	600	700	640	1237	720	994
35	350	530	710	120	140	921	389	50	6	33	140	200	36	148	60	105	18	64	670	800	720	1346	825	994
40	400	600	800	132	140	889	450	55	6	39	160	240	40	169	70	105	20	74.5	750	900	810	1494	915	1260
45	450	670	900	132	150	1064	450	60	6	39	180	240	45	190	70	105	20	74.5	850	1000	920	1579	1040	1260
50	500	750	1000	138	170	1185	540	70	6	39	200	280	45	210	80	130	22	85	900	1120	1020	1740	1130	1325
56	560	850	1120	140	200	1287	540	75	6	39	220	280	50	231	80	130	22	85	1040	1250	1140	1844	1250	1325

注：表中H₂为最小尺寸。
