NCZD560、NCZD630、NCZD710、NCZD800、NCZD900、NCZD1000、NCZD1120、NCZD1250、NCZD1400、NCZD1600、NCZD1800、NCZD2000型行星齿轮减速机外形及安装尺寸（规格代号7-18）JB/T6502-93

发布日期：2023-12-28 19:29 浏览次数：

NCZD560、NCZD630、NCZD710、NCZD800、NCZD900、NCZD1000、NCZD1120、NCZD1250、NCZD1400、NCZD1600、NCZD1800、NCZD2000型行星齿轮减速机外形及安装尺寸（规格代号7-18）JB/T6502-93 (图1) 格鲁夫丝杆升降机

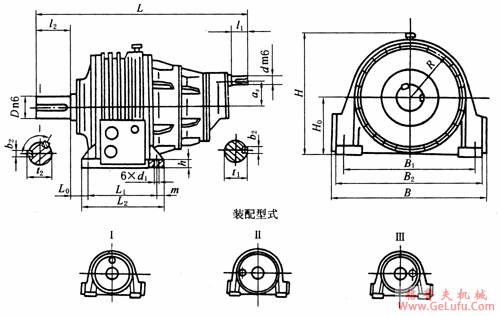

NCZD型行星齿轮减速机外形及安装尺寸

电话：0312-6784766

NCZD560、NCZD630、NCZD710、NCZD800、NCZD900、NCZD1000、NCZD1120、NCZD1250、NCZD1400、NCZD1600、NCZD1800、NCZD2000型行星齿轮减速机外形及安装尺寸（规格代号7-18）JB/T6502-93 (图2) 邮箱：china@gelufu.com

NCZD减速器的外形、装配型式和安装尺寸 (mm)

规格代号	型号规格	公称传动比i	外形及中心高					轴伸								地脚尺寸								质量 (kg)	润滑油量 (L)
规格代号	型号规格	公称传动比i	L	B	H	H₀	R/a_s	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₂	L₀	L₁	m	h	B₂	B₁	d₁	质量 (kg)	润滑油量 (L)
7	NCZD 560	450～1120	1510	1100	990	450	430/ 164	45	220	82	280	48.5	14	231	50	660	103	500	80	70	1060	900	65	2100	200
8	NCZD 630	450～1120	1670	1260	1095	500	485/ 182	50	240	82	330	53.5	14	252	56	740	118	560	90	80	1200	1040	74	2150	280
9	NCZD 710	450～1120	1800	1360	1215	560	545/ 200	55	260	82	330	59	16	272	56	810	130	630	90	80	1320	1140	74	4300	340
10	NCZD 800	450～1120	2070	1560	1335	630	625/ 218	60	280	105	380	64	18	292	63	870	163	670	100	100	1500	1300	82	5400	495
11	NCZD 900	450～1120	2345	1750	1510	710	690/ 218	70	340	105	450	74.5	20	355	80	940	194	740	100	100	1680	1480	82	8500	700
12	NCZD 1000	450～1120	2570	1900	1680	800	770/ 360	80	360	130	450	85	22	375	80	1140	185	900	120	120	1840	1600	101	12000	900
13	NCZD 1120	450～1120	2890	2120	1880	900	870/ 296	90	400	130	540	95	25	417	90	1260	207	1000	130	120	2060	1800	101	17000	1100
14	NCZD 1250	450～1120	3136	2340	2060	1000	950/ 334	100	450	165	540	106	28	469	100	1400	225	1120	140	140	2280	2000	112	20000	1700
15	NCZD 1400	450～1120	3430	2580	2280	1120	1050/ 372	120	500	165	540	127	32	519	100	1500	264	1200	150	150	2500	2200	112	25900	2700
16	NCZD 1600	450～1120	4010	2970	2560	1256	1200/ 408	130	560	200	680	137	32	582	120	1600	350	1250	175	180	2890	2540	122	33500	3400
17	NCZD 1800	450～1120	4370	3300	2860	1400	1350/ 446	150	600	200	680	158	36	625	140	1760	398	1420	180	200	3200	2880	137	45000	3700
18	NCZD 2000	450～1120	4770	3700	3190	1600	1480/ 500	170	630	290	680	179	40	655	140	1960	440	1580	190	220	3620	3260	155	57000	4000
