无极变速器

GPZH系列卧式安装的基本型变速机的外形及安装尺寸

发布日期：2023-12-28 19:49 浏览次数：

GPZH系列卧式安装的基本型变速机的外形及安装尺寸(图1) 电话：0312-6784766

GPZH系列卧式安装的基本型变速器的外形及安装尺寸

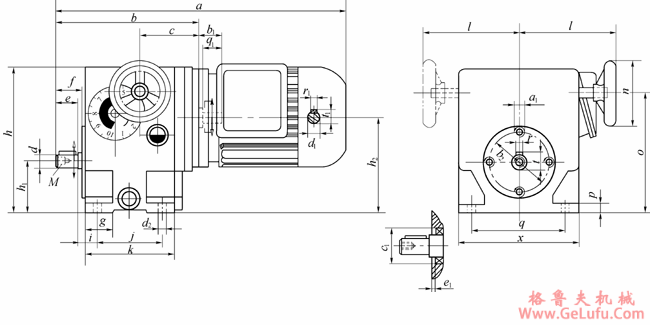

GPZH系列卧式安装的基本型变速机的外形及安装尺寸(图2)
卧式安装的基本型变速器的外形及安装尺寸 （mm）
产品型号标记
外形及安装尺寸
a
b
c
f
e
h
h 1
d
m
g
i
j
k
d­2
l
n
o
p
q
x
r
t
a­1
b②2
c1
e②­1
h2
b①1
q 1
r①1
d1
t①1
GPZH120MD
413
206
86
32
30
178
63
15
M5
36
28
80
111
9
120
80
149
11
115
146
5
17
M6
75
40
4
115
25
23
4
11
12.5
GPZH180MD
GPZH250MD
451
226
94
34
32
208
76
17
M6
39
30
90
128
12
120
100
178
11
140
165
5
19
M8
85
47
4
141
32
30
5
14
16
GPZH370MD
GPZH550MD
511
256
111
38
36
224
80
20
M6
43
32
110
150
14
160
100
192
162
160
200
6
22.5
M12
100
55
4
146.5
42
40
6
19
21.5
GPZH750MD
GPZH1100MD
513
256
80
28
8
31
146.5
52
50
8
24
27
GPZH1500MD
538
256
①这些尺寸只用于卧式安装的双轴型变速器（不带电动机），此时，产品型号标记中无“D”。
②这些尺寸只用于卧式机座及法兰安装的基本型变速器。此时产品型号应增加“F”，例如“GPZH120MFD”型。
